کارفرمایان، مهندسین و همکاران گرامی،

اگر به دنبال انجام سيستم کانال‌کشی به صورت كانال اسپيرال و چهارگوش با کیفیت بالا و قیمت مناسب هستید، مجموعه توليدي سپهرتهویه بهترین گزینه برای شماست. ما با بیش از 10 سال تجربه در زمینه طراحی و تولید کانال‌ اسپیرال، گرد، چهارگوش و... با کیفیتی بی‌نظیر و قیمتی استثنایی و انجام پروژه اي متعدد و فراوان در سراسر كشور ايران در خدمت شما هستیم.

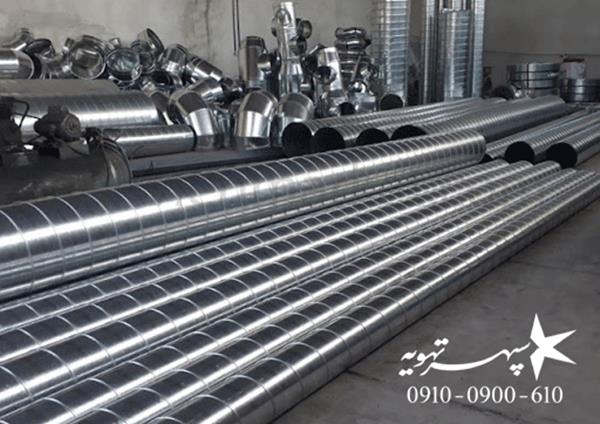

کانال‌ اسپیرال توليد شده در سپهرتهویه از مواد اولیه ورق گالوانيزه در تمامي ضخامت ها و باکیفیت درجه1 از شركت گالوانيزه فولاد اميركبير كاشان و با استفاده از دستگاه‌های مدرن و پیشرفته تولید می‌شوند. این کانال‌ها (كانال اسپيرال) دارای ویژگی‌های منحصربه‌فردی مانند مقاومت بالا، قابلیت نصب آسان، و تنوع در اندازه و شکل هستند.

ما با افتخار اعلام می‌کنیم که محصولاتمان با ضمانت کیفیت و قیمت عرضه می‌شوند. بنابراین، شما می‌توانید با خیال راحت از کیفیت و قیمت بی‌رقیب محصولات ما بهره‌مند شوید.

برای کسب اطلاعات بیشتر و دریافت مشاوره رایگان، با ما تماس بگیرید.

آدرس:تهران شهریار میدان جهاد ابتدای بلوار  شورا كوچه شهيد خزايي پلاك60

09100900610

09100900620

021-65274739

مهندس شعبانی

همواره تلاش میکنیم در توليد كانال اسپيرال و ارائه خدمات كانال كشي گرد و چهارگوش بهترین باشیم.


مجموعه سپهر تهویه با توان تولید ماهیانه ۱۰هزار متر مربع کانال اسپيرال تهویه فلزي گرد و چهارگوش با استفاده از بروز ترین و برترین ماشین آلات روز دنیا و نرم افزارهای شبیه سازی ۳بعدی پیشرفته و پرسنل توليد حرفه اي و كارآزموده، آمادگی خود  را برای همکاری با شما بزرگواران اعلام میدارد.

در این صفحه، شما با کانال اسپیرال و انواع آن از نظر جنس(گالوانيزه،آلومينيوم و استنلس استيل)آشنا می‌شوید و با جزئیات و ليست قیمت آن آشنا می‌شوید. کانال اسپیرال با ویژگی‌های خاصی مانند مقاومت بالا، قابلیت نصب آسان و استفاده در بسیاری از صنایع مختلف، یکی از بهترین گزینه‌ها برای استفاده در پروژه‌های كانال كشي شما است. با استفاده از این نوع کانال، می‌توانید از کیفیت بالا و عمر طولانی آن بهره‌مندشوید. با ما همراه باشید و با یک نگاه به تمامی ویژگی‌های کانال اسپیرال، تصمیم درستی برای پروژه‌های خود بگیرید.مجموعه سپهر تهويه در زمينه طراحی و توليد کانال اسپیرال و ساخت لوله اسپیرال گرد گالوانیزه  با ورق درجه 1 گالوانیزه فولاد امیرکبیر کاشان همراه با تخفیف ویژه  و كيفيت بي نظير در خدمت کارفرمایان , مهندسین و همکاران گرامی ( توليد وفروش مستقيم ) مي باشد.

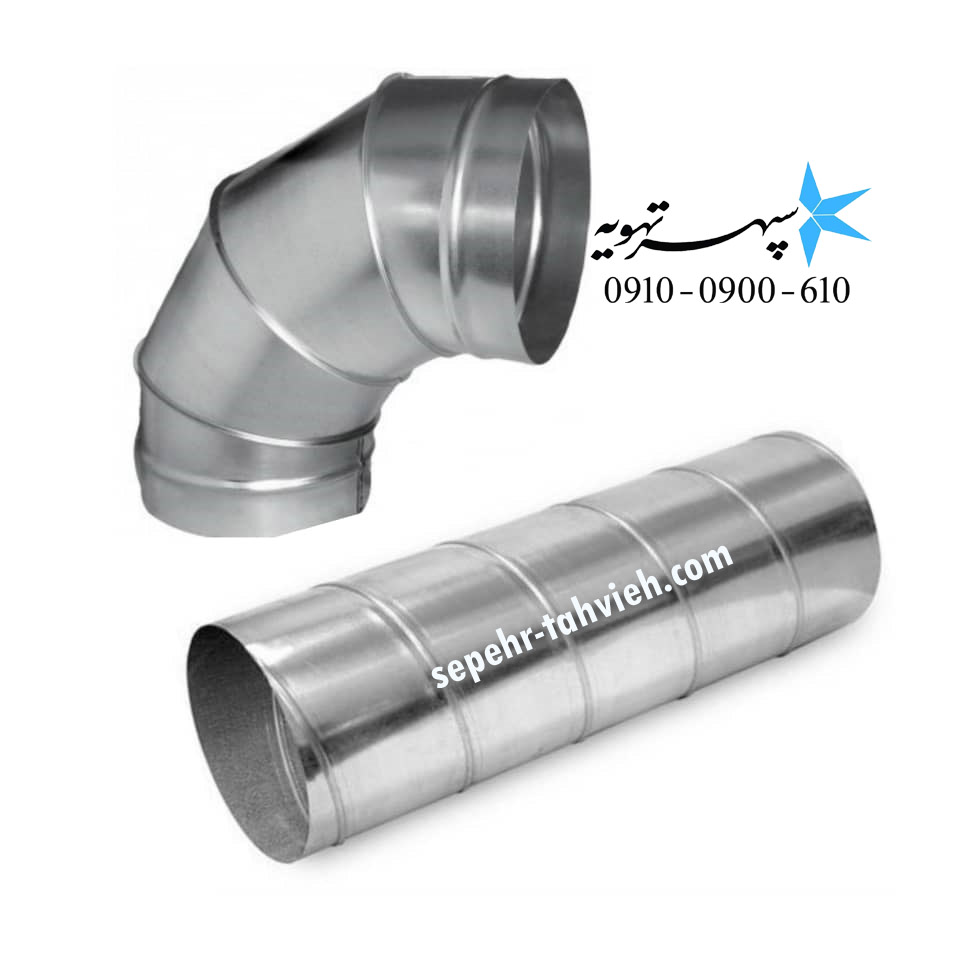

کانال اسپیرال لوله اسپیرال کانال گرد

امروزه کانال اسپیرال ( لوله اسپيرال ) يا همان كانال با درز مارپيچ spiral duct or seam spiral ، به دلیل استحکام و دوام بالا و جلوگیری از هدررفتن انرژی شدیدا مورد استقبال طراحان ساختمانی و مهندسان قرار گرفته است. همچنین این محصول به دلیل نصب آسان، قیمت مناسب و ظاهری مدرن، در بسیاری از مکان‌ها همچون رستوران‌ها، کافی شاپ‌ها، مراکز تولیدی و صنعتی و... بکار گرفته می‌شود. کانال‌های اسپیرال، به منظور تهویه‌ی مطبوع با استفاده از ماشین‌الات و تجهیزات نوین به صورت عمده و دقیق تولید می‌شوند و در اختیار مصرف کنندگان قرار می‌گیرند.  یکی دیگر از فاکتورهای کانال اسپیرال، کاهش زمان و هزینه در زمان نصب است که سبب مقرون‌به‌صرفه‌تر شدن این محصول می‌شود.


کارآمدترین شکل سطح مقطع كانال هاي انتقال هوا گرد هست كه ميتواند به صورت كانال و لوله اسپيرال ساخته شوند.كانال هاي گرد و اسپيرال بیشترین کارایی را در انتقال هوا دارند. آنها از ميزان ورق مصرفي کمتری نسبت به كانال هاي چهارگوش و مستطیلی برای تحمل مقدار مشابه جريان هواي استفاده می کنند. و ساخت کانال اسپیرال دارای سرعت و کیفیت بسیار بالاتری نسبت ساخت کانال گرد سنتی دارند.ساخت کانال اسپیرال توسط دستگاه رول فرمینگ مخصوص که همزمان کناره های ورق را توسط قالب های رول فرمینگ لبه زنی می کند و همزمان توسط گذر از داخل یک قالب از پیش انتخاب شده کامل گرد میشود و با جفت شدن درزها داخل یکدیگر بهم متصل می گردند و یک لوله در قطر و ابعاد دلخواه و مختلف در طول ها آزاد را می توان تولید نمود.


کانال اسپیرال و قیمت کانال اسپیرال ,اتصالات کانال اسپیرال.pdf




كانال هاي اسپيرال اكسپوز رنگ شده با پوشش رنگ الكترواستاتيك
كانال هاي اسپيرال توليد شده در مجموعه سپهرتهويه نه تنها برای سقف های مخفی بلکه در سقف های اکسپوز بسیار محبوب مهندسان و كارفرمايان است.
در زمان طراحی کانال هاي اسپيرال گرد نیز یکی از رایج ترین سوالات اكثر كارفمايان و مهندسان و معماران ساختمان این است که آیا می توان لوله هاي اسپيرال گالوانیزه را رنگ کرد؟
پاسخ كاملا مثبت است و مي تواني به راحتي توسط رنگ كاري الكترواستاتيك رنگ آميزي كرد.ابتدا قبل از رنگ كاري حتما بايد با مواد پاك كننده كاملا چربي و مواد روي سطح كانال هاي اسپيرال گالوانيزه از بين برود و سپس اقدام به پاشش رنگ روي سطح لوله ها نمود.در غير اينصورت بعد از پاشش رنگ داخل كوره براساس حرارت چربي و مواد زايد روي بدنه كانال ها بخار ميشود و منجر به تخريب لايه ي رنگ موجود مي شود.

ليست قیمت کانال هاي اسپیرال و لوله اسپيرال

همکاران گرامی:

برای استعلام قیمت کانال اسپیرال , لوله اسپيرال و دریافت لیست قیمت همکاری و استعلام قیمت پروژه‌های خود با شماره شرکت(02165274739 )(09100900610) تماس بگیرید.

همچنین برای دریافت قیمت بروز کانال اسپیرال کلیک نمایید.


در جدول زیر، لیست قیمت کانال اسپیرال در سایزهای و قطرهای مختلف از 10 تا 160 سانتی‌متر (4 تا 64 اینچ ) و در ضخامت‌های 0.6 ، 0.8 ، 1  نمایش داده شده است.

همچنین قابل ذکر است که قیمت‌های محاسبه شده به تومان است و تا تاريخ 11ارديبهشت  1402 بروزرسانی شده است. برای اطلاع بیشتر با شماره شرکت تماس حاصل فرمایید.



شرکت سپهر تهویه
آخرین بروزرسانی قیمت کانال و لوله اسپیرال 1402/02/11
ردیف
سایز/قطر كانال اسپيرال


کد
قیمت كانال اسپيرال به تومان
قیمت كانال اسپيرال به تومان
قیمت كانال اسپيرال به تومان

قطر كانال اسپيرال به سانتيمتر
اینچ
كانال اسپيرال با ضخامت 0/6

كانال اسپيرال با ضخامت 0/8

كانال اسپيرال با ضخامت 1 میل

1
10 كانال اسپيرال قطر
4
150.000
0
0
2
 كانال اسپيرال قطر 12
5
175.000
0
0
3
15 كانال اسپيرال قطر
6
215.000
265.000
0
4
18 كانال اسپيرال قطر
7
255.000
310.000
0
5
20 كانال اسپيرال قطر
8
280.000
350.000
0
6
22/5 كانال اسپيرال قطر
9
310.000
390.000
0
7
25 كانال اسپيرال قطر
10
345.000
435.000
0
8
30 كانال اسپيرال قطر
12
415.000
520.000
0
9
35 كانال اسپيرال قطر
14
480.000
600.000
0
10
40 كانال اسپيرال قطر
16
550.000
685.000
0
11
45 كانال اسپيرال قطر
18
615.000
765.000
0
12
50 كانال اسپيرال قطر
20
675.000
850.000
0
13
55 كانال اسپيرال قطر
22
745.000
930.000
0
14
60 كانال اسپيرال قطر
24
825.000
1.050.000
0
15
65 كانال اسپيرال قطر
26
880.000
1.100.000
0
16
71 كانال اسپيرال قطر
28
940.000
1.200.000
0
17
75 كانال اسپيرال قطر
30
0
1.260.000
0
18
80 كانال اسپيرال قطر
32
0
1.350.000
0
19
90 كانال اسپيرال قطر
36
0
1.500.000
0
20
100 كانال اسپيرال قطر
40
0
1.670.000
0
21
110 كانال اسپيرال قطر
44
0
0
0
22
120 كانال اسپيرال قطر
48
0
0
0
23
130 كانال اسپيرال قطر
52
0
0
0
24
140 كانال اسپيرال قطر
56
0
0
0
25
150 كانال اسپيرال قطر
60
0
0
0
26
160 كانال اسپيرال قطر
64
0
0
0
توجه : لیست  قیمت كانال اسپيرال فوق فقط برای  یک هفته معتبر می   باشد. جهت اطلاع از قیمت روز لطفا تماس حاصل فرمایید.


کانال اسپيرال ( گرد ) بهتر است یا مربع (چهارگوش ) ؟

كانال اسپيرال يكي از انواع کانال های هوا برای سیستم های تهویه مطبوع پرفشار است كه بهترين انتخاب براي پروژه هاي كانال كشي مهندسين تاسيسات و كارفرمايان هست. ساختار هندسي كانال اسپيرال اصطکاک کمتری ایجاد می کند و باعث می شود هوا راحت تر در سراسر ساختمان جریان یابد. کانال‌های چهارگوش/مستطیلی منجر به جریان هوای داخلي اغتشاش ايجاد مي كنند و مناسب نیستند، به این معنی که می‌توانند در سیستم‌های پرفشار خسارت هاي زيادي ایجاد کنند.و در ضمن اينكه كانال هاي چهارگوش داراي ميزان ورق مصرفي بيشتري نسبت به كانال گرد مي باشند.



و از بسیاری جهات، كانال هاي  فلزی گرد يا همان كانال اسپيرال مقرون به صرفه تر از کانال هاي چهارگوش مستطیلی فلزی به عنوان وسیله ای برای انتقال هوا است.

كه در اينجا به صورت مختصر به برخي موارد برتري كانال اسپيرال و يا همان كانال گرد اشاره مي شود.

1)سايز كانال اسپيرال : براي مثال در يك افت فشار ثابت هوا در طراحي ، سطح كانال مستطیلی می تواند دو برابر سطح  كانال هاي گرد قابل مصرف باشد. بنابراین، كانال هاي گرد به ورق فلزي کمتری نسبت به سايز معادل كانال هاي چهارگوش و مستطیلی نیاز دارند. و براي ساخت كانال هاي چهارگوش و مستطیلی اغلب به ضخامت ورق هاي بيشتر و ضخيم تري نياز هست و تقویت‌کننده و ساپورت هاي اضافی جهت جلوگيري از ايجاد لرزش و ايجاد نويز مزاحم در كانال هاي چهارگوش نیاز دارد.

2) نصب كانال اسپيرال : کاهش مساحت كانال هاي گرد، حمل، بلند کردن و نصب آن را آسان تر می کند. از آنجایی که کانال گرد اسپيرال ( كانال اسپيرال گرد ) در طول های طولانی تر  تا 10متر قابل ساخت مي باشد و غالبا 3متر يا همان 10فوت موجود است، به اتصالات نصب پرهزینه کمتری مثل فلنج ها براي هوابندي و آب بندی نیاز است. و اتصالات فلنجي كانال هاي چهارگوش و مستطیلی به خودی خود گرانتر هستند.و براي ساخت فلنج هاي چهارگوش نبشي بيشتري مصرف مي شود.در صورتي كه مي توان براي اتصال كانال اسپيرال و كانال هاي گرد به جاي فلنج تا سايز هاي 28 اينچ يا 70 سانتي متر قطر مي توان از رابط يا همان كوپلينگ استفاده نمود.
3) عملكرد و كارايي كانال اسپيرال : با استفاده از كانال هاي گرد سیستم كانال كشي هوا بندي بهتری حاصل می شود. با افت فشار کمتر در سيستم كانال كشي ,برای به جريان انداختن و حرکت هوا در كانال هاي گرد اسپيرال نياز به موتور الكتريكي با قدرت و اسب كمتري مورد نیاز است و در نتیجه می توان از تجهیزات کوچکتر استفاده کرد. همه اینها منجر به کاهش هزینه های عملیاتی می شود.
4) طراحی كانال اسپيرال : بسیاری از معماران و طراحان از شکل زیبایی شناختی کانال اسپيرال گرد به عنوان عناصر منحصر به فرد در طراحی های خود استفاده می کنند.
5) پاكيزه تر و سالم تر: در نهایت، كانال اسپيرال گرد می توانند به ایجاد محیط های داخلی سالم تر کمک کند. با مساحت سطح کمتر، بدون گوشه (در كانال هاي چهارگوش ) و جریان هوای بهتر، كانال هاي اسپيرال فلزی احتمال تجمع کثیفی و باکتری در كانال را از بین می برد.

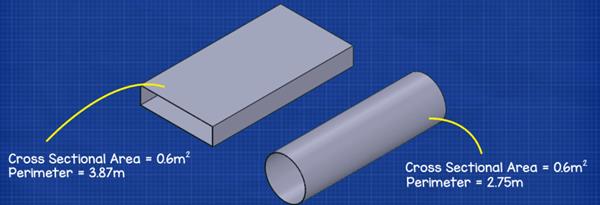

در تصوير زير مي توانيد به صورت تصويري مقايسه كانال گرد با سطح مقطع برابر با مقدار ورق مصرفي را مشاهده بفرماييد.



كانال اسپيرال برای چه مواردی استفاده می شود؟

طراحی مارپیچی کانال اسپيرال به یکسان شدن فشار در جریان  هوا از طریق کانال ها کمک می کند. این نه تنها باعث بهره وری انرژی بیشتر می شود، بلکه میزان نویز ناشی از فشار هوا را نیز کاهش می دهد. كانال هاي اسپيرال به فضای اضافی نیاز ندارد.و براي انتقال هوا سرد  و گرم و اگزاست و هواي تازه مي توان از اين نوع كانال ها (كانال هاي گرد و اسپيرال) استفاده نمود.

مصارف تجاری برای كانال اسپيرال و لوله اسپیرال | كانال كشي اسپيرال

كانال اسپیرال دارای كاربردهاي فراوارن است که آن را برای استفاده در طیف گسترده ای از کاربردهای صنعتی و تجاری مناسب می کند. در مجموعه سپهرتهويه، ما طیف گسترده ای از محصولات لوله اسپيرال را برای برآورده کردن نيازهاي این صنايع ارائه می دهیم.

لوله کشی اسپیرال، از جمله لوله های اسپيرال عایق شده، عمدتاً در کاربردهای ساختمان تجاری HVAC استفاده می شود. می توان آن را در انواع ساختمان هاي عمومي و تجاری استفاده نمود، از جمله:

  • مساجد,کلیساها
  • کلینیک ها و بیمارستان ها
  • مراکز اجتماعی
  • امکانات ورزشی
  • رستوران ها
  • مدارس و دانشگاه ها
  • ساختمان های اداری
  • انبارها
  • اماكن اجتماعی و تفریحی
  • خرده فروشی ها و مراکز خرید
  • و...

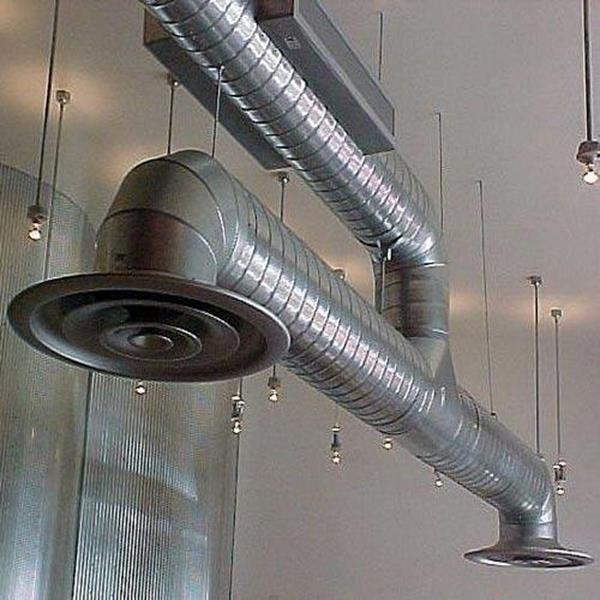

کانال اسپیرال اکسپوز

کانال اسپیرال اکسپوز نوعی از کانال هاي مورد استفاده براي سيستم هاي تهویه است که از ورق های فلزی گالوانيزه به صورت مارپیچ ساخته می شود. این نوع کانال به دلیل ظاهر زیبا ،شيك و مدرن، برای استفاده در مکان هایی که کانال ها در معرض دید يا به اصطلاح اكسپوز يا نمايان هستند، مانند رستوران ها، هتل ها، ادارات و مراکز خرید مناسب است.

مزایای کانال اسپیرال اکسپوز :

  • ظاهر زیبا و مدرن: کانال اسپیرال اکسپوز به دلیل طراحی منحصر به فرد خود، ظاهری زیبا ،شيك و مدرن دارد و می تواند به عنوان عنصری دکوراتیو در فضاهای داخلی مورد استفاده قرار گیرد.
  • راندمان بالا: کانال اسپیرال اکسپوز به دلیل طراحی مارپیچ خود و توليد در طول هاي بلندتر و يكپارچه، جریان هوا را به طور یکنواخت و با راندمان بالا در محیط و مكان هاي موردنظر توزیع می کند.
  • کاهش صدا: ساختار مارپیچ کانال اسپیرال اکسپوز، صدا و ارتعاشات ناشی از جریان هوا را به طور قابل توجهی کاهش می دهد.
  • صرفه جویی در فضا: کانال اسپیرال اکسپوز به دلیل مقطع دایره ای، فضای عرضي کمتری را نسبت به کانال های سنتی چهارگوش اشغال می کند.
  • نصب آسان: کانال اسپیرال اکسپوز به دلیل ساختار يك تكه و طول هاي بلند به راحتي و سرعت بالا قابل نصب و بهربرداري هست.
  • قابلیت عایق بندی: کانال اسپیرال اکسپوز قابلیت عایق بندی با عايق هاي الاستومري چسب دار را دارند.
  • قابليت رنگ پذيري: كانال هاي اسپيرال اكسپوز ساخته شده از جنس گالوانيزه را در صورت نياز مي توان در رنگ هاي سفارشي و مورد نظر كارفرما توسط رنگ هاي پودري الكترواستاتيك اجرا كرد.

معایب کانال اسپیرال اکسپوز:

  • نیاز به تخصص در طراحي: طراحي کانال اسپیرال اکسپوز حتما بايد توسط متخصص تهويه و يا فروشنده دستگاه تهويه طراحي گردد.و سايز دقيق واستاندارد كانال ها بايد به درستي انتخاب شود.تا توزيع هوا در تمامي انشعابات يكسان باشد و هيچ صدايي در اثر دمش هوا از طريق دريچه ها ايجاد نگردد.
  • نصب كانال اسپيرال اكسپوز: نصب كانال هاي اسپيرال اكسپوز حتما توسط افراد فني و صاحب تجربه در زمينه نصب كانال هاي اسپيرال انجام گردد تا هم از نظر صافي و ترازي در يك خط قرار بگيرند و هم از نظر استحكام در سقف به درستي توسط مصالح ساپورت گيري انجام شود.

کاربردهای کانال اسپیرال اکسپوز:

  • رستوران ها
  • هتل ها
  • ادارات
  • مراکز خرید
  • منازل مسکونی
  • سایر مکان های عمومی

نکاتی در انتخاب کانال اسپیرال اکسپوز:

  • ضخامت ورق: ضخامت ورق کانال اسپیرال اکسپوز باید متناسب با فشار و دمای هوا مورد نظر باشد.
  • قطر کانال: قطر کانال اسپیرال اکسپوز باید متناسب با حجم هواي خروجي از دستگاه تهويه مطبوع باشد.
  • برند سازنده: ساخت كانال اسپيرال بسيار مهم است كه كانال ها به صورت كاملا گرد توليد شوند و به اصطلاح بيضي نشده باشند.و اينكه درز كانال هاي اسپيرال به درستي پرس كامل شده  باشند و هيچ گونه لقي و نشتي اين كانال ها نداشته باشند.



کانال اسپیرال اکسپوز، راه حلی ایده آل برای تهویه مطبوع در مکان هایی است که ظاهر زیبا و مدرن اهمیت دارد.

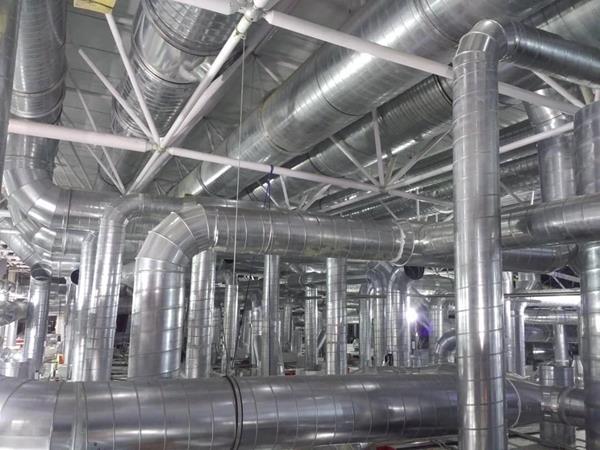

کاربردهای صنعتی برای كانال اسپیرال | لوله كشي اسپيرال

كانال اسپيرال برای تحمل فشارهای مثبت و منفی در اثر دمش و يا مكش هوا بسيار موثر است.كه آن را برای استفاده در کاربردهای صنعتی استفاده مي كنند از جمله:
سیستم های گرمایش، تهویه، هوا و سرمایش (HVAC)

  • حذف ذرات معلق در هوا،از جمله گرد و غبار
  • حذف سموم محیطی از جمله بخارات شیمیایی حذف تراشه های چوب، خاک اره و سایر محصولات جانبی
  • تولید عملیات جابجایی مواد فله، از جمله بارگیری و تخليه از کامیون های غلات

لوله و كانال اسپيرال با روکش پلي وینیل كلرايد( PVC )

  • مقاومت كانال اسپيرال در ترکیب با مواد شيمياي مثل PVC برای کاربردهایی که شامل حذف دودهای شیمیایی ،گازهاي خورنده و HVAC زیرزمینی بسيار ایده آل می باشد. و لوله هاي اسپيرال پوشش داده شده با PVC در مكان هايي که استحکام و مقاومت در برابر خوردگی به دلیل مواد معدنی موجود در پسماندها (مانند نمک ها)بسيار حياتي است كاربرد فراواني دارند.
    كانال اسپيرال يا همان لوله مارپیچ با روکش وینیل دارای ویژگی های زیر است:
    ورق فولادي گالوانیزه با مواد پلی وینیل کلراید پوشش داده شده است
  • ضخامت پوشش داخلی 1 میل (استاندارد) و ضخامت پوشش خارجی 4 میليمتر مي باشد.(ممکن است برای اهداف خاص برعكس شود)
  • داراي راه راه های استاندارد مارپيچ روي بدنه خارجی برای کاربردهای زیرزمینی شامل لوله با قطر 14 اینچ
  • سايزهاي استاندارد عبارتند از: گیج 20 (26 تا 48 اینچ)، گیج 24 (17 تا 24 اینچ)، گیج 24 (4 تا 16 اینچ)

لوله / كانال اسپيرال عایق دار و دو جداره

كانال اسپيرال / لوله اسپيرال دو جداره توليد شده توسط مجموعه سپهرتهويه مزایای ارزشمندي از قبيل كاهش صدا و عایق حرارتی را برای سیستم های توزیع هوا دارد.كه به عنوان یک محصول دو جداره بسیار كارآمد و موثر، دارای يك كانال اسپيرال اضافي با ضخانت نازك تر به عنوان كاور عايق هاي پشم سنگ،پشم شيشه و عايق هاي الاستومري كه كانال اسپيرال داخلي را عايق نموده اند آماده سازي مي شوند.كه به طور موثر انرژی را حفظ می کند و صدا را کاهش می دهد.

اتصالات لوله / كانال اسپيرال

ما طيف گسترده اي از انواع زانو ها ، سه راه ها ،تبديل و ... به منظور راحتي و آساني جهت لوله كشي اسپيرال در قطرها(استاندارد و غيراستاندارد) و ضخامت هاي متفاوت توليد مي نماييم.

جمع بندي كاربرد هاي لوله و كانال اسپيرال

كانال اسپيرال به دلیل داشتن سطحي صاف،منجر به افت فشار کم، و به جریان درآوردن مناسب هوا و توانایی تحمل فشار هاي بالا و جابجایی مواد فله ایده آل است.

آیا کانال اسپيرال گران است؟

كانال هاي اسپيرال و كانال هاي گرد به دليل داشتن محيط كمتر نسبت به كانال چهارگوش و مستطيل سنتي حداقل 20 تا 30 درصد هزينه كانال كشي را به صورت 100درصد تضمين ( از طرف مجموعه سپهر تهويه ) پايين تر مياورند.و نصب کانال اسپيرال ارزان تر و در طول عمر سیستم  هاي HVAC مثل هواساز هاي روفتاپ پكيج ,داكت اسپيلت و ايرواشر ها بسيار مناسب تر است.و كانال هاي اسپيرال داراي نشتي هواي كمتري نسبت به كانال مستطيلي ساده مي باشند.كانال  اسپيرال بر خلاف كانال هاي چهارگوش كه به طول هاي 125 سانتي متر توليد مي شوند مي توان كانال اسپيرال را به صورت معمولي 3متر يا 10 فوت توليد كرد.بنابراين ميزان استفاده از اتصالات عرضي يا همان فلنج flang كمتر مي شود.و علاوه بر كاهش ميزان نشتي هوا و كاهش هزينه بابت كاهش فلنج ها مي تواند تا 25 درصد حداقل سرعت نصب را افزايش بدهند.


آیا کانال اسپيرال نشتی دارد؟

مدت‌هاست که مشخص شده است که سیستم‌های كانالي كه به صورت كانال اسپيرال طراحي شده اند , نسبت به سیستم‌های مستطیلی  يا چهارگوش  نشتس بسيار كمتري دارند. وقتی به منبع نشتی، درزها و اتصالات نگاه می کنیم، می توان این را به راحتی توضیح داد. ... درزهای مارپیچ كه براي ساخت كانال اسپيرال استفاده مي گردند از طرف دیگر نیازی به آب بندی ندارند و این امر توسط استاندارد ASHRAE90.1 به رسمیت شناخته شده است.

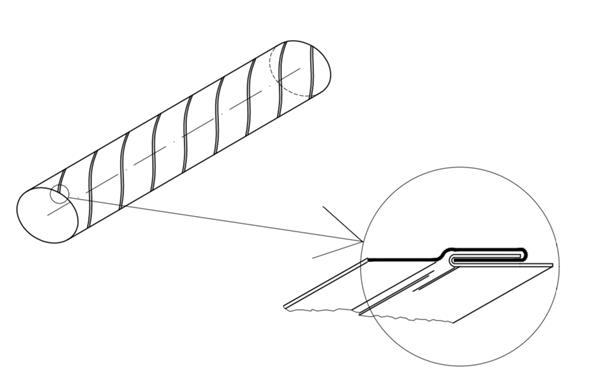

كانال اسپيرال چگونه ساخته می شود؟

فرآیند شکل دهی نوار هاي بريده شده در ضخامت ورق هاي مختلف را از طریق یک فرنگي پيچ  داخلی و خارجی می فرستد که آن را در یک قالب دایره ای حرکت می دهند تا یک مارپیچ تشکیل شود. لبه ها به هم توسط فرنگي پيچ درز ساده بهم اتصال داده می شوند تا قطعه كانال گرد در قطر مورد نظر را تشکیل دهند. سپس در طول مورد نظر از دستگاه با ابزارهاي برشكاري كه روي دستگاه نصب شده است بریده می شود، و سپس بررسی می شود، و از لحاظ ميزان لقي و اتصال درز ها به ديگر آزمایش می شود و سپس برای نصب به پروژه ها ارسال می شود.



کاربرد کانال اسپیرال و کانال گرد در اتاق های تمیز clean room  و مجتمع های داروسازی

برای دستیابی به یک سیستم تهویه مطبوع در محیط هایی با کاربری حساس به آلودگی مثل اتاق های تمیز و داروسازی و آزمایشگاه های پزشکی و تحقیقاتی که از اهمیت زیادی برخوردار هستند . استفاده از یک سیستم کانال کشی با کانال های استاندارد انتقال هوا بسیار کاربردی و انتخاب مناسبی می باشد.

کانال های گرد و کانال اسپیرال به عنوان یک جز کاربردی و مناسب در این زمینه در سال های اخیر از سوی مشاورین و طراحان تاسیساتی مورد توجه جدی قرار گرفته است . و استفاده از این نوع سیستم های کانال کشی پیشرفت چشمگیری داشته است . که با استفاده و بهره گیری از دستگاه های روز دنیا در زمینه ساخت کانال های گرد و با توجه به امکان تولید کانال اسپیرال در طول های بلندتر و دلخواه و به همین سبب عدم نیاز به فلنج های اضافی جهت اتصال عرضی کانال ها به یکدیگر می توان علاوه بر کاهش افت فشار و کاهش میزان نشتی و هم به عنوان یک سیستم انتقال هوا تمیز و یک سیستم هوا بند ار کانال های اسپیرال استفاده نمود.

در نهایت می توان از کانال اسپیرال به عنوان یک سیستم کانال کشی مطمعن برای هوا رسان اتاق های تمیز و کلین روم ها استفاده نمود .

با در نظر گرفتن اینکه سطح داخلی کانال های انتقال هوا باید کاملا صاف و بدون برآمدگی باشد تا ار تجمع باکتری و آلودگی جلوگیری گردد.که کانال های اسپیرال تولید شده توسط مجوعه سپهر تهویه محصولی با سطح داخلی مسطح و بدون برآمدگی یا اصطلاحا بدون نک و یا شیار تولید می شوند . این موضوع باید بطور ویژه مورد توجه قرار گیرد که ساختار داخلی کانال های انتقال هوا به هیچ عنوان نباید داری آج یا هرگونه برجستگی باشد. این برجستگی ها در داخل کانال های انتقال هوا باعث تجمع باکتری و آلودگی های احتمالی شده و این باعث می شود به خودی خود عامل آلودگی محیط داخلی اتاق های تمیز و داروسازی شود.

با توجه به موارد فوق یکی از عوامل مهم در سیستم های کانال کشی برای اتاق های تمیز و داروسازی ها جنس متریال و ورق مصرفی هست که در ساخت کانال های انتقال هوا چه به صورت گرد و یا اسپیرال به کاربرده می شود . که از موارد مهم و کلیدی برای داشتن یک سیستم تمیز می باشد .


باتوجه به اهمیت آنتی باکتریال و قابلیت ضدعفونی شوندگی ورق استنلس استیل می تواندگزینه مناسبی برای ساخت کانال اسپیرال به عنوان گزینه برتر انتخاب گردد . ولی در نطر داشته باشید که کانال های ساخته شده با ورق های استنلس استیل حداقل 400 درصد یا همان 4 برابر گران تر نسبت به همان ضخامت ورق گالوانیزه می باشند . که مشاور و طراح نسبت به صلاح دید خود می توان بخش هایی که از اهمیت کمتری برخوردار هستند از ورق گالوانیزه به عنوان متریال جهت ساخت کانال های اسپیرال انتقال هوا استفاده نمود که به مراتب توجیه اقتصادی بیشتری برای پروژه دارد. البته از ورق آلو مینیوم هم می توان برای اتاق های تمیز و داروسازی ها استفاده نمود . ولی با توجه به اینکه آلومینوم دارای ساخت نرمی نسبت به آهن هست باید ضخامت های بالاتری از ورق مصرفی نسبت به ورق های گالوانیزه مورد استفاده قرار گیرد .

همان طور که بیان شد با تولید کانال های اسپیرال با طول های بیشتر می توان اتصالات اضافی جهت کانال های انتقال هوا به یکدیگر را کاهش داد که این امر می تواند از میزان نشتی هوا و از سرایت و نفوذ هرگونه آلودگی به داخل کانال اسپیرال و نیز بالعکس جلوگیری شود.

که در نهایت با انتخاب مجموعه سپهرتهویه می توانید بالاترین راندمان و کیفیت را برای انتقال هوا در سیستم کانال کشی پروژه های خودتان را با کانال های اسپیرال و اتصالات کانال گرد که توسط ماشین آلات روز دنیا طراحی و ساخته می شوند تضمین نمایید.

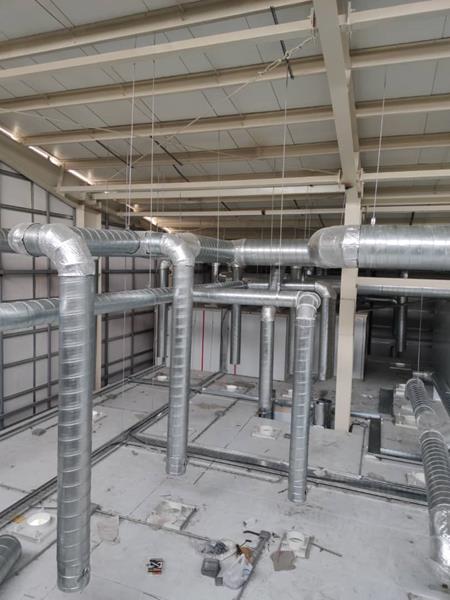

کانال اسپیرال تهويه و کانال گرد تهویه

به منظور تخلیه و تهویه هوا یا دود های ناشی از احتراق در سالن و خط تولید کارگاه ها و کارخانه های صنعتی نیاز هست که از سیستم کانال کشی استفاده گردد . بهترین نوع کانال کشی برای تخلیه دود و هواي كثيف , کانال های گرد و اسپیرال نسبت به کانال چهار گوش هست . کانال های اسپیرال و گرد به دلیل قدرت و توانایی بالا در ساخت و اجرا و حتی هزینه ی بسیار پایین تر نسبت به کانال چهار گوش انتخاب اول مهندسین بخش تهویه و شرکت های سازنده فن و هواکش و سانترفیوژ  ها می باشند .

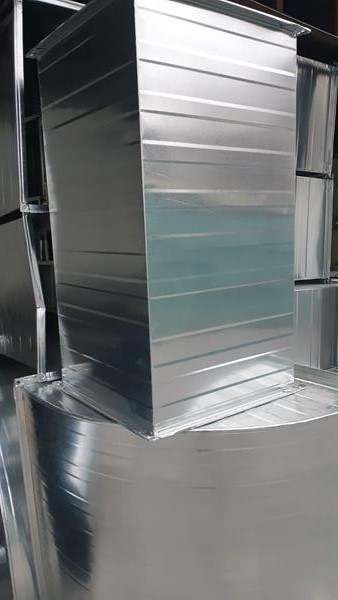

دلایل عدم پيشنهاد و عدم استفاده از کانال چهارگوش نسبت به کانال گرد و اسپیرال در تهویه صنعتی عبارتند :

- از زمان بيشتر ساخت کانال های چهارگوش نسبت به کانال گرد و اسپیرال هست .

-مقدار ورق مصرفی  بیشتری نسبت به کانال گرد دارند.

- هزینه های ساخت بیشتری نسبت به کانال گرد دارند .

-به دلایل داشتن گوشه های ۹۰درجه نسبت به کانال گرد و اسپیرال می تواند توربولانس و یا اغتشاش در سیستم کانال کشی ایجاد شود. که این عیب میتواند افت فشار بسیار زیادی ایجاد کند و از قدرت مکندگی و مکش فن هواکش و یا همان فن سانترفیوژ کاهش می یابد .يكي ديگر از معايب استفاده از كانال هاي چهارگوش جهت تهويه و يا تخليه هوا , محبوس شدن ذرات , آلودگي ها و رسوبات موادي هست كه در قسمت گوشه هاي تيز و يا 90 درجه كانال هاي چهارگوش محبوس مي شوند . كه اين امر مركز تجمه باكتري و آلودگي در سيستم كانال كشي مي گردد . كه به مروز زمان مي تواند اين تجمعات آلودگي ها ميزان مكندگي و كارايي سيستم كانال كشي و فن را كاهش دهند .

ولي با انتخاب و استفاده از كانال هاي گرد و اسپيرال جهت تهويه ديگر تجمع آلودگي به دليل نداشتن گوشه هاي تيز به صفر مي رسد . بنابراين سيستم كانال كشي تميز تري خوايم داشت .

فلنج گرد و فلنج کانال اسپیرال و فلنج کانال گرد

فلنج های گرد یه flange round duct اتصالاتی هستند که کانال های اسپیرال و لوله ها،اتصالات کانال های گرد و اسپیرال و سایر اجزاء از سیستم کانال کشی را به یکدیگر متصل می کنند و فلنج های کانال گرد برای کانال های اسپیرال ، کانال گرد جوش داده شده مانند کانال فولادی ضد زنگ یا همان استنلس استیل و کانال گالوانیزه استفاده می شوند. فلنج ها معمولاً توسط جوش , پرچ یا پیچ سرمته یا همان اسکرو به بدنه کانال های گرد متصل می گردند که بازرسی و اصلاح آسان را نیز فراهم می کنند.

فلنج گرد می تواند از نبشی های های فابریک در انواع مختلف , تسمه های فابریک فلزی پیش ساخته و یا نوار های از قبل برش خورده گالوانیزه توسط دستگاه های رول فرمینگ مخصوص تولید گردند. که البته با توجه به کیفیت و سرعت در تولید فلنج های گرد می توان از ورق های فلزی به ضخامت های مختلف توسط دستگاه های سی ان سی پلاسما و یا لیزر با کیفیت بالاتر تولید نمود و تمامی سوراخ های فلنج ها را می توان از طریق این روش تولید به صورت شابلون تولید کرد .

فلنج های اسپیرال و یا همان فلنج کانال گرد یک هوا بندی مطمعن در سیستم کانال کشی را باید ایجاد نماید. که برای این منظور حتما باید ما بین هر دو فلنج از نوار گسکت غیر قابل اشتعال , نخ تفلون و نخ نسوز استفاده نمود . یکی از دلایل استفاده از نخ تفلون و یا همان نسوز و گسکت غیر قابل اشتعال اینست که نباید در اثر انبساط و انقباض طولی کانال های متصل بهم دیگر , این نوار های آبندی از هم گسیخته شوند و از بین بروند . که در این صورت باعث نشتی هوا در سیستم کانال کشی می گردد . و بعد از مدتی حتی می تواند باعث ایجاد صدای لرزش کانال ها در سیستم کانال کشی از طریق دریچه شوند .

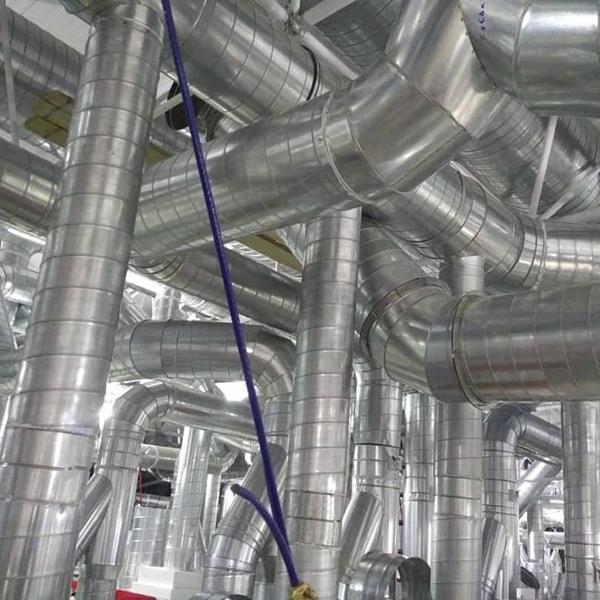

اتصالات گرد كانال اسپيرال

براي اجراي يك سيتم كانال كشي با كانال هاي اسپيرال نياز به اتصالات کانال گرد و اسپیرال با اشكال هندسي متفاوت جهت انشعاب گيري,چرخش در زواياي مختلف و... مي باشد كه در قسمت ذيل به بخشي از اين نوع اتصالات پركاربرد كه در كانال كشي اسپيرال استفاده مي گردد اشاره مي شود.

  • زانو كانال اسپيرال ( زانو گرد )

      اتصال هاي زانويي براي چرخش جريان هوا در زوايايي مختلف سيستم كانال كشي استفاده مي گردد.كه اين نوع اتصالا زانويي در انواع زواياي مختلف بر حسب كاربري و نياز طراح و مشتري قابل سفارش و ساخت مي باشد.

و يك نوع محصول ديگري كه در دسته بندي اتصالات نوع زانويي گرد مي باشد زانو تبديلي يا به اصظلاح بازاري زانو چپقي مي باشد.كه همزمان علاوه بر چرخش در زواياي دلخواه مي تواند كاهنده باشد و قطر اصلي رو به قطر كوچكتر برساند بدون اينكه از تبديل استفاده گردد.كه اين امر مي تواند از اغتشاش و توربالانس در سيستم كانال كشي جلوگيري كند و جريان هواي يكنواخت تري براي ما ايجاد نمايد كه در انتها باعث كاهش افت فشار و زيبايي بصري خاصي رو ايجاد مي نمايند.

انواع زانو هاي اسپيرال گرد را مي توان از ضخامت هاي 0.4 تا 1.25 ميل به صورت درز اتصال فرنگي پيچ  و از قطر 10سانتي متر تا 160سانتي متر قابل ساخت هست.و لازم به ذكر است كه براي ضخامت هاي بالاي 1.25 ميل حتما از اتصال نوع جوشي كه با جوش CO2 انجام مي شود استفاده گردد.و در براي مشاهده ليست قيمت به روز اتصال زانويي گرد 90 و 45درجه در قطر و ضخامت هاي ورق متفاوت روي عكس هر محصول كليك بفرماييد تا به صفحه ليست قيمت اين نوع محصول هدايت شويد.


انواع زانو گرد كانال اسپيرال پر مصرف در صنعت

قيمت آنلاين زانو گرد 90درجه
قيمت آنلاين زانو كانال گرد 45 درجه


  • سه راه كانال اسپيرال (سه راهي گرد )

       سه راهي هاي اسپيرال يه سه راه كانال گرد يكي از اتصالاتي هست كه جهت انشعاب گيري از سيستم كانال كشي مورد استفاده قرار مي گيرند.

كه اتصالات كانال هاي سه راه اسپيرال داراي دسته بند هاي متفاوت مي باشند.اين نوع اتصالات كه سه راه گرد هم ناميده مي شوند عبارتند ار سه راه با نافي 90 درجه , سه راه با نافي 45 درجه , سه راه تبديلي با نافي 90 درجه و 45 درجه و در نهايت سه راه ساده يا تبديلي 45درجه با زانويي سر انشعاب كه به اصطلاح سه راه زانو دار ناميده مي شود. در نظر داشته باشيد كه بهترين عملكرد و پايداري در سيستم كانال كشي با انشعاب هاي 45 درجه حاصل مي شود. انشعاب 45 درجه به دليل داشتن سطح مقطع بيشتر در اثر اتصال به خط اصلي كانال گرد اسپيرال نسبت به انشعاب 90 درجه بهترين انتخاب براي داشتن يك سيستم كانال كشي با عملكرد فوق العاد مي باشند.كه به شدت پيشنهاد مي گردد حتي اگر قرار است انشعابي به صورت90درجه در طول مسير حركت كند از سه راه با نشعبا 45 درجه به همراه زانويي 45 درجه استفاده گردد.يا اينكه مستقيما از كانال سه راهه زانو دار يا سه راه L استفاه گردد.

از اين نوع اتصالات سه راه هاي زانو دار گرد  يا سه راه L بيشتر در صنايع چوب و چوب بري ,رستوران ها و تخليه گرد و غبار توسط اگزاست فن و يا همان هواكش بشدت استفاده مي گردد.كه نتيجه پاياني بسيار خوبي حاصل مي شود.

براي اطلاع از قيمت آنلاين و بروز انواع اتصالات سه راه گرد روي لينك هاي زير كليك بفرماييد.


تصاوير انواع سه راه هاي گرد








  • سه راه شلواره 90 درجه كانال اسپيرال
  • سه راه شلواره تبدیل 90 درجه كانال اسپيرال
  • سه راه شلواره تبدیل 45 درجه كانال اسپيرال
  • سه راه شلواره 45 درجه كانال اسپيرال
  • سه راه شلواره تبدیل موازی كانال اسپيرال
  • سه راه شلواره موازی كانال اسپيرال
  •  چهار راهی 90 درجه كانال اسپيرال
  •  چهار راه تبدیل 90 درجه كانال اسپيرال
  • چهار راهی 45 درجه L كانال اسپيرال
  • چهار راه تبدیل 45 درجه L كانال اسپيرال
  • چهار راه تبدیل 45 درجه كانال اسپيرال
  • چهار راهی 45 درجه كانال اسپيرال
  • تبدیل گرد به گرد كانال اسپيرال
  • تبدیل چهارگوش به گرد كانال اسپيرال



ساپورت کانال اسپیرال و ساپورت کانال گرد

برای اجرای یک سیستم کانال کشی نیاز به اتصال کانال های اسپیرال و گرد به سازه های ساختمان هست.که این اتصال می تواند زیر سقف سازه اجرا شود و یا در راستای رایزر (محل عبور تاسیسات به صورت عمودی در ساختمان به صورت عمودی)ساختمان به صورت عمودی اجرا گردد .

که برای اتصال کانال های اسپیرال و گرد به صورت افقی و عمودی ( داخل رایزر ) نیاز به دیتیل های مخصوص به خود هستند.

ساپورت های کانال اسپیرال گرد از نظر شکل ظاهر و کاربری به دو نوع ساپورت گرد اسپیرال سقفی و ساپورت گرد اسپیرال دیواری ساخته می شوند.

که ساپورت های گرد دیواری و زیر سقفی غالبا نسبت به کاربرد ، وزن کانال و قطر کانال از یک تسمه گالوانیزه از ضخامت ۱میل تا ۴ میل در پهنای عرضی ۱۵میل تا ۳۵میل و در قطر های مختلف با توجه به انتخاب ناظر و مهندس تاسیسات تولید می گردد.

به دلیل اینکه هوا یک سیال هست و طبق قوانین فیزیک که وقتی یک سیال داخل جسم جامد به حرکت در می آید می تواند الکتریسته ساکن ایجاد نماید.و این الکتریسته ساکن میتواند به دلیل فلزی بودن کانال گرد و اسپیرال در سرتاسر کانال انتقال داده شود و حتی از طریق ساپورت کانال های گرد متصل به سازه، به بدنه ساختمان انتقال یابد . که این امر انتقال الکتریسته بسیار خطرناک هست.مخصوصا در صنایع پتروشیمی و نفت و گاز ، کارخانه های نساجی و حلاجی ،کاغذسازی و....

بنابراین این الکتریسته تولید شده در اثر جریان سیال داخل کانال گرد که همان هوای سرد و گرم ،هوای تازه و یا اگزاست می باشد ، حتما از طریق کابل های اتصال به زمین یا ارت به سیستم چاه ارت ساختمان متصل گردند.و برای جلوگیری از انتقال الکتریسته  از بنده کانال اسپیرال گرد به سازه حتما باید از ساپورت هایی استفاده گردد که دارای روکش لاستیکی یا گسکت می باشند. که این امر باعث می شود از انتقال الکتریسته به سازه جلوگیری گردد. و از حوادث آتش سوزی ناگهانی و غیر منتظره در اثر تخلیه الکتریسته ساکن تولید شده در یک محل نا مشخص می توان جلوگیری نمود.

و پیشنهاد مجموعه ی ما این هست که حتما از ساپورت های بدون روکش و گسکت استفاده نگردد.

ساپورت های اسپیرال توسط رول بولت انکر بولت و پیچ متری و سیم بکسل می توانند نصب گردند.

انواع ساپورت کانال اسپیرال و ساپورت کانال گرد

  1. ساپورت دایره کامل

  2. ساپورت نیم حلقه


(( طراحی و ساخت ساپورت های کانال های اسپیرال و کانال گرد با تسمه گالوانیزه برش خورده از ورق به ضخامت2میلیمتر درتمامی قطر های استاندارد و غیر استاندارد با گسکت و یا همان روکش لاستیکی جهت جلوگیری از انتقال الکتریسته ساکن تولید شده در اثر جریان هوا در سیستم کانال کشی ))


لیست قیمت ساپورت کانال اسپیرال و یا همان ساپورت کانال گرد

سایز ساپورت (قطرکانال)
ضخامت
قیمت ( به تومان)
روکش لاستیکی
15cm
2mm
37500
دارای گسکت
20cm
2mm
50000
دارای گسکت
25cm
2mm
62500
دارای گسکت
30cm
2mm
75000
دارای گسکت
35cm
2mm
87500
دارای گسکت
40cm
2mm
95000
دارای گسکت
45cm
2mm
110000
دارای گسکت
50cm
2mm
125000
دارای گسکت
55cm
2mm
137500
دارای گسکت
برای سایزهای بالاتر با شرکت تماس بگیرید .باتشکر




شرکت سپهر تهویه با هدف جلب رضایت مشتریان و استفاده از بروزترین ماشین آلات تولید و صنعتی توانسته انواع مختلف کانال‌های اسپیرال را در قطرها و سایزهای مختلف و استاندارد تولید نماید. کانال اسپیرال گرد گالوانیزه تولید شده توسط سپهر تهویه از ورق‌های فولادی گالوانیزه درجه 1 می‌باشد. لازم به ذکر است جهت افزایش استحکام کانال‌های اسپیرال تولیدی، این شرکت اقدام به ایجاد شیارهای اضافه‌تر ( یا همان رخ ) روی سطح کانال‌های اسپیرال گرد نموده است.که علاوه بر استحکامی که توسط درز مارپیچ خود کانال گرد يا همان اسپيرال ایجاد می‌کند با این روش حداقل30تا40درصد استحکام افزایش پیدا می‌ند. که با استفاده از این روش مشتریان می‌توانند کانال‌های اسپیرال گرد گالوانیزه با قطر بالاتر بودن افزایش ضخامت ورق مصرفی سفارش بدهند. که در نهایتا قیمت تمام شده کاهش چشم‌گیری خواهد داشت.


بازرسي و كنترل كيفيت كانال و لوله هاي اسپيرال گردكانال هاي اسپيرال(لوله اسپيرال)

همانند ديگر تجهيزات مورد استفاده در صنعت نيازمند داشتن ملاك و مشخصات استاندارد هاي داخلي و بين المللي مي باشد.
براي بررسي كنترل كيفيت كانال هاي اسپيرال و گرد بايد به موارد زير دقت كرد.
-ضخامت ورق مورد استفاده در كانال اسپيرال ساخته شده
از مهم ترين موارد قابل كنترل در صنايع تهويه, ضخامت متريال به كار برده شده مي باشد.ضخامت ورق هاي مورد استفاده تاثير مستقيمي روي استحكام محصولات ساخته شده دارند.لذا  لازم مي باشد كه حتما تمامي متريال هاي مورد استفاده توسط پيمانكار ساخت به وسيله ي ميكرومتر و كوليس به صورت دقيق اندازه گيري شود.


-ضخامت پوشش گالوانيزه مورد استفاده جهت ساخت كانال اسپيرال گالوانيزه :براي كانال اسپيرال گرد كه از ورق گالوانيزه استفاده مي گردد ضخامت پوشش گالوانيزه از موارد مهم در كيفيت ورق هاي گالوانيزه مي باشد.كارخانه و شركت هاي مختلفي هستند از قبيل فولاد اميركبير كاشان,گالوانيزه شهركرد,تاراز,هفت الماس و گالوانيزه دشتستان كه همگي گالوانيزه سرد ورق هاي ضخامت پايين از 0.2 ميليمتر تا2.5ميليمتر را توليد مي كنند.كه محصولات توليدي هر شركت داراي ضخامت پوشش يا به اصطلاح كوتينگ متفاوت مي باشند.بهترين و با كيفيت ترين محصولات گالوانيزه سرد مربوط به شركت فولاد اميركبير كاشان مي باشد.كه اين آيتم به صورت واحديي با ميكرون توسط تجهيزات آزمايشگاهي قابل اندازه گيري مي باشد.كه از 60ميكرون تا130ميكرون در بازار موجود مي باشد.


-بررسي درز كانال اسپيرال ساخته شده
متاسفانه شايعاتي انجام گرفته در بازار تهويه كه دستگاه هاي اروپايي داراي كيفيت پرس درزهاي اسپيرال بهتري نسبت به ساير دستگاه هاي ساخت كشورهاي از قبيل تركيه ,چين و هند مي باشند.در صورتي كه اين ملاك كاملا غير فني مي باشد.شركت ها و كارفرما هاي خبره با بازديد از كارخانه محل ساخت و از نزديك  قطعه توليد شده نهايي را مشاهده و به صورت جزئي و كلي بررسي مي كنند و تصميم گيري مي كنند.بنابراين نوع برند دستگاه كانال اسپيرال و كشور سازنده هيچ گاه نمي تواند مورد ملاك كيفيت قرار بگيرد.

-بررسي ميزان لقي كانال اسپيرال
كانال اسپيرال گاها پس از توليد در محل درزهاي اتصال لقي چشم گيري به وجود مي آيد كه حاصل كم بودن فشار پرس هاي هيدروليك و پنوماتيك مي باشد.كه اين موضوع با افزايش فشار پرس كاملا بررطرف مي گردد.
-بررسي هوا بندي درزهاي كانال اسپيرال
-بررسي ظاهري سطح بيروني كانال اسپيرال از لحاظ پوسته پوسته شدن روكش گالوانيزه
-بررسي سطح داخلي كانال ها جهت نداشتن هيچ گونه برآمدگي و زائده و زبري در داخل كانال اسپيرال


كانال اسپيرال و لوله اسپیرال و كاربرد آن در صنايع مختلف
لوله هاي اسپیرال چیست ؟ فرآیند تولید لوله اسپیرال / كانال اسپيرال به چه صورت است ؟ در صنعت از لوله هاي اسپیرال كه از انواع لوله های فولادی هستند کاربرد وسیعی دارند. براي ساخت و تولید لوله های اسپیرال ، از ورق هاي برش خورده به صورت نواري از جنس فلزي و گالوانيزه  فولادی و يا استنلس استيل در ضخامت های مختلفی از نيم ميليمتر و تا 1/25 ميليمتر به شکل مارپیچ استفاده می شود. دلیل  اسم گذاري و نام گذاری اسپیرال نیز شکل مارپیچی این نوع از لوله ها می باشد. لوله اسپیرال با لوله هاي درز طولي كه به صورت سنتي ساخته مي شوند از لحاظ کیفیت و سرعت توليد غير قابل رقابت هستند. كه مجموعه سپهر تهويه با بهره گيري از ماشين آلات روز دنيا مي تواند لوله هاي اسپيرال با كيفيت رقابتي و در حجم انبوه و با نازل ترين قيمت در بازار توليد نمايد.

لوله اسپیرال فولادي و گالوانيزه چیست ؟
لوله اسپیرال گالوانيزه به لوله های مارپیچی گفته می شود که در اندازه های قطر 8 تا 160 سانتي متر  تولید می شود. در فرآیند تولید لوله اسپیرال ، نوار فولادی به شکلی نورد می شود که سمت آن با سمت مرکز لوله در یک زاویه باشد. برای استحکام بیشتر در برابر فشار وارد شده به دیواره لوله، نوع اتصال درز پرس شده اهمیت بسیار زیادی دارد. پس مهم ترین بخش تولید لوله های اسپیرال، پرس كامل و هوابند اتصال جداره لوله می باشد. كه  سپهر تهويه با تهيه ماشن آلات به روز مي تواند براي هوا بندي و سيل بودن درز هاي پرس شده حتي از نظر نشتي سيال هايي همچون روغن كه براي انتقال دود و چربي در رستوران هاي صنعتي به كار مي رود تضمين 100 درصد به شما بزرگوران عزيز بدهد.

روش فرم دهی لوله اسپیرال
در روش تولید لوله به روش فرم دهی اسپیرال ،  اول ورقه فولادی از غلتک هایی که دارای درز حلزونی هستند (اسپیرال) عبور کرده و به شکل لوله توايد می شوند. اگرچه  در لوله با درز طولي و مستقیم كه به روش سنتي به صورت يك متري توليد مي گردند ، قطر لوله وابسته به پهنای ورق می باشد ، اما در روش اسپیرال قطر لوله با تغییر زاویه اولیه ورق ، تغییر می کند. در واقع به جای اینکه کل قالب های خط تولید تعویض شوند ، با تغییر زاویه تغذیه ورق، قطرهای مختلف ساخته می شود. در ضمن روش اسپیرال هزینه کمتری نسبت به روش لوله با درز مستقیم سنتي برای شما دارد. و با اين روش مي توان لوله هاي با قطر هاي بزرگتر و طول هاي بيش از 1متر تا 18 متر توليد نمود .


فرآیند تولید لوله های اسپیرال
رول ورق فولادی، ابتدا توسط دستگاه هاي نواربرش به صورت نوار يار شته برش در عرض هاي دلخواه بريده مي شود يا به اصطلاح نواري برش مي شوند .سپس به وسیله غلتک های مخصوص به حالت مسطح  در می آیند. و با عبور از چندين غلطك فرم دهي وارد يك حلقه حلزوني مي گردد . كه قطر حلقه حلزوني همان قطر نهايي لوله توليد شده نهايي مي باشد .كه با عبور از چندين غلطك فرم دهي وقالب حلزوني همزمان پرس درزها انجام مي شود و لوله با قطر دلخواه توليد مي گردد .

مزایای لوله اسپیرال
مهم ترین مزایای استفاده از لوله اسپیرال عبارت است از:
-عدم وجود محدودیت در طول لوله اسژيرال گالوانيزه
-هزینه تولید پایین نسبت به لوله های درز طولي و مستقيم
-عدم نیاز به تجهیزات سنگین برای تولید
-به علت داشتن خواص مکانیکی مواد اولیه، دارای استحکام و قدرت بیشتر
-مقاومت بالاتر در برابر دفرمه شدن و بيضي شدن لوله ها
-تولید لوله با قطر زیاد (160 سانتي متر)
-زيباي ظاهري خيره كننده مخصوص مكان هايي كه نياز به اجراي اكسپوز كانال هاي اسپيرال دارند


معایب لوله های اسپیرال
این لوله ها با توجه به مزایای زیادی که دارند، مورد توجه قرار گرفته شدند. با این وجود، عیب هایی همچون موارد زیر نیز در تولید این لوله ها به چشم می خورد:
امکان بروز عیب های چروکیدگی بیشتر نسبت به لوله های درز مستقيم

کاربردها و موارد استفاده لوله اسپیرال
این لوله ها در شاخه های 3 الی 6 متری تولید می شوند و در موارد زیر کاربرد دارند:
-تهويه مطبوع و انتقال هوا

-داروسازي
-صنعت نفت و گاز
-صنعت برق
-صنعت گرمایشی
-انرژی حرارتی
-صنایع شیمیایی
-كارخانجات چوب بري


توضيحات كلي و اجمالي براي لوله اسپيرال
دریافتیم که لوله اسپیرال به لوله های فولادی مارپیچی گفته می شود که در اندازه های  8 تا 160 سانت تولید می شود. در فرآیند تولید لوله اسپیرال، نوار فولادی به شکلی نورد می شود که سمت آن با سمت مرکز لوله در یک زاویه باشد. برای استحکام بیشتر در برابر فشار وارد شده به دیواره لوله، نوع درز اتصال فرنگي پيچ اهمیت بسیار زیادی دارد.
مزایای استفاده از لوله اسپیرال عبارت است از: ۱.عدم وجود محدودیت در طول لوله فولادی. ۲.هزینه تولید پایین نسبت به لوله های درز مستقيم . ۳.عدم نیاز به تجهیزات سنگین برای تولید. ۴.به علت داشتن خواص مکانیکی مواد اولیه، دارای استحکام بالاست.


سوالات متداول در مود لوله اسپیرال چیست و چه کاربردی دارد
لوله اسپیرال چیست؟
لوله اسپیرال به لوله های فولادی نورد گرم و مارپیچی گفته می شود که در اندازه های  8 تا 160سانت  تولید می شود. در فرآیند تولید لوله اسپیرال، نوار فولادی به شکلی نورد می شود که سمت آن با سمت مرکز لوله در یک زاویه باشد.
مزایای استفاده از لوله اسپیرال چیست؟
عدم وجود محدودیت در طول لوله فولادی، هزینه تولید پایین نسبت به لوله های درزجوش، عدم نیاز به تجهیزات سنگین برای تولید، به علت داشتن خواص مکانیکی مواد اولیه دارای استحکام بالاست.


مزایای سیستم هاي تهویه صنعتی

راه اندازي سیستم های تهویه صنعتی باکیفیت برای كارخانه هاي تولیدی و ساختمان های تجاری يك امر مهم ضروري است. اگر به دنبال راه اندازي و نصب یک سیستم تهویه صنعتی در مجوعه خود هستید، اما نمی‌دانید از کجا شروع کنید، مجموعه سپهرتهويه با در اختيار داشتن دانش و ماشين آلات به روز در زمينه مشاوره ,طراحي ,توليد و راه اندازي سيستم  هاي تهويه صنعتي مي تواند با افتخار كامل همراه شما كارفرمايان و مهندسين گرامي باشد.

وظیفه اصلی یک سیستم تهویه صنعتی حذف هوای آلوده توليد شده و جایگزینی آن با هوای تازه و تمیز است.
نصب سیستم تهویه صنعتی مزایای مختلفی دارد.
کنترل دما: سیستم‌های تهویه صنعتی تنظیم آسان دما را در یک ساختمان ممکن می‌سازد، که می‌تواند شرایط کاری را بسیار بهبود بخشد، و حتی ممکن است از تجمع گرما در تأسیساتی که منابع حرارتی برای انجام فرآیندهای خاصی نیاز دارند، جلوگیری کند.

کاهش رطوبت: رطوبت می تواند باعث پوسیدگی سطوح یا رشد کپک شود. یک سیستم تهویه صنعتی می تواند از افزايش رطوبت جلوگیری کند و در نتیجه از مشکلات احتمالی مربوط به رطوبت جلوگیری کند.

محافظت در برابر بیماری: یک سیستم تهویه صنعتی می تواند باکتری ها و گازهاي خطرناك و آلرژي ساز را از هوا حذف کند و روي سلامت کارکنان تاثير بسزايي داشته باشد.

لوله اسپيرال برای سیستم های تهویه صنعتی
دلایل زیادی برای انتخاب لوله اسپيرال برای کاربردهای تهویه صنعتی در مجموعه هاي شما وجود دارد.كه به ترتيب شامل موارد زير است.
هزینه نصب کم: نصب لوله های اسپيرال به طور کلی ساده تر از نصب کانال هاي چهارگوش و مستطیلی است و بنابراین هزينه نصب بسيار پايين تر و ارزان تر است. انتخاب لوله اسپيرال برای کاربرد تهویه صنعتی راه حل خوبی برای کاهش هزینه های نصب است.

هزینه های اجرا و استفاده : استفاده از لوله هاي اسپيرال داراي مزاياي زيادي است، نشتی هوا بسیار کم دارد و تمیز کردن و نگهداری آن آسان است. در نتیجه هزینه های عملیاتی نسبتا پایینی دارند.

در انواع ضخامت ها و متريال ها قابل ساخت هست: لوله اسپيرال در طیف وسیعی از مواد از جمله گالوانيزه،آلومینیوم، فولاد ضد زنگ استنلس استيل، مس و موارد دیگر موجود است، بنابراین مطمئناً مواردی را پیدا خواهید کرد که مناسب کاربرد شما باشد.

لازم به ذکر است که کانال‌های اسپیرال گرد گالوانیزه با ضخامت‌های 60 و 80 و 1میل و 1.25میل با ضخامت‌های واقعی با بالاترین درجه کیفی تولید می‌شود. که برای اطمینان خاطر قبل از تولید کانال‌های اسپیرال گالوانیزه به صورت جداگانه متریال خریداری شده که همان ورق‌های گالوانیزه در ضخامت‌های استاندارد می‌باشد توسط ابزار اندازه‌گیری میکرومتر و کولیس‌های دیجیتالی کالبیره شده جهت اطمینان خاطر کامل توسط پرسنل شرکت سپهرتهویه  بررسی می‌گردد. که این مورد حتی توسط کارفرما هم‌قابل اندازه‌گیری می‌باشد.


شرکت فنی مهندسی سپهرتهویه با توجه توانایی‌های خود در زمینه‌ی ماشین‌آلات به روز دنیا و نیروهای ماهر و تکنسین‌های حرفه‌ای آمادگی خود را برای ساخت تمامی کانال‌های گرد اسپیرال و اتصالات کانال گرد  از قبیل انواع زانوهای گرد, انواع سه راه‌های گرد و انواع تبدیل و انواع چهار راهه‌های گرد و شلواره‌های گرد و انواع تبدیل گرد به چهارگوش به همراه بالاترین کیفیت و نازل‌ترین قیمت اعلام می‌دارد.


کانال اسپیرال

*لذا در نظر داشته باشید تمامی کانال‌های اسپیرال گالوانیزه گرد جهت دستیابی به استحکام بیشتر و زیبایی بیشتر، بدون هیچ هزینه‌ی اضافه‌تری، می‌تواند به صورت رخ‌دار تولید شوند.

*تولید کانال‌های اسپیرال گرد گالوانیزه در تمامی قطر و طول‌های سفارشی امکان پذیر می‌باشد.

*کارفرمایان، مهندسان و همکاران عزیز و گرامی لطفا جهت استعلام قیمت همکاری تماس بگیرید.

جهت اطلاع از قیمت‌ها لطفا تماس بگیرید.


سایزهای قابل ساخت کانال اسپیرال

کانال های اسپیرال از قطر 4اینچ (10سانتی متر) تا 64اینچ (160سانتی متر ) قابلیت ساخت دارند.و کانال های اسپیرال گرد را می توان در طول 1متر تا 10متر به صورت یک تکه تولید کرد.که باتوجه به نیاز مشتری و پروژه جهت سفارش طول می توان با کارفرما هماهنگی های لازم را انجام دهیم.


ضخامت و جنس متریال ورق‌های مورد استفاده برای تولید کانال گرد اسپیرال

جهت ساخت کانال های اسپیرال از متریال های زیر جهت تولید نیاز پروژه ها و کرفرمایان گرامی میتوان استفاده نمود.و براي محاسبه و برآورد وزن كانال هاي اسپيرال در ضخامت هاي متفاوت اينجا كليك بفرماييد.

  1. ورق‌های فولادی سیاه از ضخامت 0.4 تا 1.25 میلیمتر
  2. ورق‌های فولادی گالوانیزه از ضخامت 0.4 تا 1.25 میلیمتر
  3. ورق‌های استنلس استیل از نوع نگیر (سری 300 یا آستنیتی) و بگیر (سری 400یا همان مارتنزیتی ) از ضخامت 0.4 تا 1میلیمتر
  4. ورق‌های آلومینیوم در تمامی آلیاژها
  5. ورق‌های مس در تمامی گریدها

کانال اسپیرال در نجاری و چوب‌بری

همان طور كه اطلاع داريد کانال اسپیرال نوعی کانال جهت انتقال هوا است که با استفاده از دستگاه هاي رولفرمينگ مخصوص تولید می‌شود. در این فرآیند، یک نوار فلزی پیوسته به داخل يك قالب با سايز مخصوص پیچیده می‌شود و به شکل یک لوله با سايز همان قالب در می‌آید. کانال‌های اسپیرال از طیف وسیعی از مواد، از جمله فولاد گالوانیزه، آلومینیوم و فولاد ضد زنگ ساخته می‌شوند. آنها همچنین در اندازه‌ها و ضخامت‌های مختلفی قابل توليد و موجود هستند.

در اینجا به برخی از کاربردهای خاص کانال‌های اسپیرال در نجاری و چوب‌بری اشاره می‌کنیم:

  • انتقال هوا: کانال‌ اسپیرال می‌توانند برای انتقال هوا در کارگاه‌های نجاری و چوب‌بری استفاده شوند. این امر می‌تواند به بهبود جریان هوا و تهویه در کارگاه کمک کند.
  • جمع‌آوری گرد و غبار: کانال‌ اسپیرال می‌توانند برای جمع‌آوری گرد و غبار در کارگاه‌های نجاری و چوب‌بری استفاده شوند. این امر می‌تواند به کاهش خطر سلامتی کارگران و بهبود کیفیت هوا در کارگاه کمک کند.
  • انتقال مواد: کانال‌ اسپیرال می‌توانند برای انتقال مواد در کارگاه‌های نجاری و چوب‌بری استفاده شوند. این امر می‌تواند به بهبود بهره‌وری و ایمنی و تميزي در کارگاه کمک کند.

مزایا استفاده از کانال اسپیرال در نجاری و چوب‌بری

کانال‌ اسپیرال مزایای متعددی برای کارگاه‌های نجاری و چوب‌بری دارند، از جمله:

  • مقاومت بالا: کانال‌ اسپیرال از ضخامت هايي ساخته می‌شوند که در برابر سایش و خوردگی مقاوم هستند. این امر باعث می‌شود که آنها برای استفاده در محیط‌های سخت کارگاهی مناسب باشند.
  • قابلیت نصب آسان: کانال‌ اسپیرال را می‌توان به راحتی و به سرعت نصب کرد. این امر باعث می‌شود که آنها برای کاربردهای مختلف در کارگاه‌های نجاری و چوب‌بری مناسب باشند.
  • تنوع در اندازه و شکل: کانال‌ اسپیرال در اندازه‌ها و اشکال مختلف موجود هستند. این امر باعث می‌شود که آنها برای کاربردهای مختلف در کارگاه‌های نجاری و چوب‌بری مناسب باشند.

نتیجه‌گیری براي كاربرد و استفاده از كانال اسپيرال در نجاري و چوب بري

کانال‌ اسپیرال گزینه‌ای مناسب و كارآمد و مقرون‌به‌صرفه برای طیف وسیعی از کاربردها در کارگاه‌های نجاری و چوب‌بری هست. آنها مزایای متعددی دارند که می‌توانند به بهبود بهره‌وری، ایمنی و کیفیت هوا در کارگاه کمک کنند.كه اين موارد براي تمامي صاحبان كارخانجات چوب و نجاري و سرپرستان توليد كارگاه هاي توليدي بسيار حائز اهميت مي باشد.

ساخت کانال اسپیرال با ورق ضخامت 50

شرکت تولیدی سپهرتهویه در کنار تولید کانال اسپیرال با ضخامت های 60 و 80 و 1 و 1.25 اکنون با توجه به نیاز بازار برای ضخامت های پایین تری که نیاز به استحکام ورق60 نمی باشد و کاربرد عمومی تری دارند اقدام به تولید کانال اسپیرال با ورق 50 درجه 1 گالوانیزه کاشان نموده است.

که با تولیداین محصول , کانال اسپیرال با ورق 50 به راحتی میتوانند جایگزین کانال های 1متری با درز طولی شوند.

مزایای ساخت کانال های اسپیرال با ورق ضخامت 50

  1. قابلیت ساخت كانال اسپيرال در طول های 1تا4متر به صورت یک تکه
  2. افزایش استحام كانال اسپيرال نسبت به کانال گردهای درز طولی 1متری
  3. کاهش ساپورت جهت نصب كانال اسپيرال به دلیل داشتن طول های بیش تر از 1متر
  4. کاهش نشتی كانال اسپيرال نسبت به کانال های گرد 1 متری
  5. زیبایی ظاهری بیشتر كانال اسپيرال
  6. سرعت تولید بالاتر حتی قابلیت پیش ساخته شدن كانال اسپيرال
  7. سرعت نصب بالاتر كانال اسپيرال
  8. قیمت مناسب تر كانال اسپيرال

معایب کانال های گرد با درز طولی نسبت به کانال  اسپیرال

  1. استحکام کمتر نسبت به کانال اسپیرال
  2. سرعت تولید پایین نسبت به کانال اسپیرال
  3. نشتی هوای بیشتر نسبت به کانال اسپیرال
  4. نیاز به ساپورت گیری بیشتر هنگام نصب نسبت به کانال اسپیرال
  5. سرعت نصب پایین نسبت به کانال اسپیرال

کانال  اسپیرال با ورق 50 را فقط میتوان از قطر 10 تا قطر 40 سانت تولید نمود.و برای سایزهای بیش از 40 سانتی متر حتما می بایست از ورق 60 استفاده نمود.

لطفا براي جلوگيري از هرگونه سواستفاده و كلاهبرداري , حتما قبل از خريد از فروشنده درخواست بفرماييد كه حتما با كوليس ديجيتال و ميكرومتر كاليبره شده ضخامت كانال اسپيرال توليد شده  را مقابل شما اندازه گيري كند.

فیلم و تصاویر ساخت کانال‌ اسپیرال


انواع کانال اسپیرال از نظر جنس و مواد قابل ساخت

در مجموعه سپهرتهويه، ما طیف وسیعی از انواع کانال‌های اسپيرال را برای كاربردهاي مختلف را توليد مي نماييم که هر کدام دارای مجموعه‌ای از مزایای منحصر به فرد خود بر اساس نوع جنس و خواص مواد هستند. در اینجا انواع مختلفی از موادي كه مي توان با آن كانال اسپيرال توليد نماييم خدمت شما كارفرمايان و مهندسان و همكاران گرامي  توضضيح داده مي شود:

کانال اسپیرال با ورق هاي فولادي گالوانیزه

ورق هاي فولادي گالوانیزه به دلیل ویژگی های مثل سبک وزن و مقرون به صرفه بودن، رایج ترین ماده و فلز مورد استفاده در کانال کشی هاي اسپيرال مي باشند. این ورق ها شامل یک پوشش فلز روی هستند که مقاومت بیشتری در برابر خوردگی و زنگ زدگی ارائه می دهند و آن ها را برای نصب در فضای داخلی و خارجی ساختمان هاي تجاري،صنعتي،مسكوني و... مناسب می کنند.

در مجموعه سپهرتهويه، کانال‌های اسپيرال گرد گالوانیزه، سه راه ها،زانو ها،تبديل ها ،رابط‌ها و ساپورت هاي سقفي و ديواري و... ما از ورق هاي سياه فولادي ساخته شده توسط شركت هاي فولاد سازي كه به وسيله یک پوشش گالوانیزه تشکیل شده‌اند و به دنبال آن یک فرآیند آنیلینگ انجام می‌شود که فولاد را برای آماده‌سازی برای چسبندگی تقویت می‌کند. ما این محصولات را با فولاد گالوانیزه G-90، یک درز قفل کانال اسپيرال تولید می کنیم و اطمینان می دهیم که محصولات ما با استانداردهای انجمن ملی پیمانکاران ورق فلز و تهویه مطبوع (SMACNA) و انجمن آمریکایی تست و مواد (ASTM) مطابقت دارند. این مواد می توانند قبل از از بین رفتن پوشش روی تا دمای 400 درجه فارنهایت را تحمل کنند، اما بهتر است از قرار دادن آنها در دمای بیش از 200 درجه فارنهایت برای مدت طولانی خودداری کنید.

كانال اسپيرال استيل (استنلس استيل)

برخی از صنايع با كاربري هاي مختلف و با الزامات خاص، کانال اسپيرال فولادی ضد زنگ يا همان استنلس استيل را انتخاب می کنند. به عنوان مثال، کانال های اسپيرال در زمان استفاده ممکن است در طول زمان به دلیل سایش مواد شیمیایی و گازهاي خورنده شيشمايي دچار خوردگی شوند. و يا در فضای باز نیز ممکن است در اثر رطوبت ناشی از هوا و يا باران و سایر شرایط منجر به خورده گي شوند. كه در این موارد، فولاد ضد زنگ استنلس استيل مقاومت بالایی در برابر خوردگی برای به حداکثر رساندن طول عمر کانال هاي اسپيرال ارائه می دهد.و بهترين گزينه انتخاب كانال هاي اسپيرال استيل در تمامي ضخامت ها و انواع استيل نگير و يا بگير مي باشد.از اين نوع كانال اسپيرال در صنايع غذايي،دارويي و بهداشتي به وفور استفاده مي گردد.كه در مجموعه ما براي شركت هاي پگاه،زرماكارون و مانا و... از كانال هاي گرد و اسپيرال با ورق هاي استنلس استيل304 توليد و نصب شده است.

در مجموعه سپهر تهويه توليد كانال هاي اسپيرال استيل در تمامي قطرها و طول هاي سفارشي امكان پذير مي باشد.

كانال اسپيرال آلومينيوم

کانال های اسپيرال آلومینیومی از موادی تشکیل شده اند که ساختار سبک وزن را با سطح بالایی از مقاومت در برابر خوردگی ترکیب می کنند.كه بر خلاف كانال اسپيرال با ورق استنلس استيل داراي وزن بسيار سبك تر مي باشند.


6 مورد از بايد ها و نبايدها در كانال كشي اسپيرال

طراحی یک كانال كشي با لوله اسپيرال کارآمد،بخش مهمی از راه اندازی هر سيستم كانال كشي براي كاربري هاي مختلف است. در اينجا لیستي از بایدها و نبایدهای کانال کشی را بررسی مي كنيم تا از سیستم تهويه، جمع آوری گرد و غبار خود نهایت استفاده را ببرید.

  1. در حد امكان از زانوها و اتصالاتي كه منجر به تغيير مسير كانال كشي مي شود جلوگيري كنيد.استفاده زياد از زانو ها مخصوصا زاويه90درجه منجر به افت فشار زياد در سيستم كانال كشي مي شود.
  2. از كانال كشي با طول هاي زياد حدالمقدور استفاده نكنيد.کانال کشی با طول هاي زيادتر باعث اصطکاک یا همان افن فشار بيشتر می شود که عملکرد فن را کاهش می دهد. لوله‌های کوتاه‌تر و مستقیم‌تر بهترین هستند و حجم هوای بیشتری را مي توانند انتقال دهند.
  3. از دمپرهاي (گرد / چهارگوش) جهت كنترل حجم هوا در مسير كانال كشي استفاده نماييد.در نظر داشته باشيد كه حتما تيغه دمپرها از ورق با ضخامت حداقل 1ميل باشند تا منجر به لرزش و دفرمه شدن و ايجاد صدا در اثر عبور جريان هوا نشوند.
  4. در كانال كشي اسپيرال و چهارگوش از سه راهي ها و چهارراهي داراي انشعابات 90 درجه و شعاع بسته جدا خودداري نماييد.براي بهترين عملكرد از سه راهي و يا چهار راهي  با انشعاب 45درجه استفاده نماييد.
  5. در كانال كشي از كانال اسپيرال و چهارگوش با ضخامت ورق و جنس مناسب و استاندارد استفاده نماييد.ورق های نازک تر براي سيستم كانال كشي می توانند تحت فشار فن در اثر تخليه هوا مچاله و يا جمع شوند و يا در اثر دميدن هوا به داخل كانال ها حالت بازشدگي و يا تركيدگي ايجاد شود. براي كارها و كانال كشي هاي پروژه هاي معمولي گاها مي توان از ضخامت هاي نازك تر و غير استاندارد مثل ورق با ضخامت50 هم استفاده كرد ولي براي پروژه هاي بزرگ اصلا پيشنهاد نمي شود.
  6. براي كانال كشي و انتقال مواد اصلا از لوله هاي پليكا و يا همانPVC و مواد نارسانا استفاده نكنيد.در اثر جريان سيال و يا همان هوا در مسير كانال كشي منجر به ايجاد الكتريسته مي شود كه بايد با سيم هاي ارت اين الكتريسيته را به چاه ارت منتقل نمود.ولي در زمان استفاده از لوله هاي پليكا به دليل نارسانا بودن اين الكتريسته را نمي توان تخليه كرد و هر لحظه امكان ايجاد جرقه و اتش سوزي در مسير كانال كشي و يا داخل فن مي شود.

کانال اسپیرال سپهرتهویه | بهترین کیفیت با قیمت مناسب

 کانال اسپیرال یکی از انواع کانال‌های فلزی است که برای انتقال هوا، گاز و مایعات در سیستم‌های تهویه، تهویه مطبوع، تصفیه هوا و صنایع مختلف استفاده می‌شود. این کانال‌ها از ورق‌های فلزی ساخته می‌شوند که از طریق یک دستگاه اسپیرالیزه شده و به شکلی صاف و بدون درز تولید می‌شوند. شرکت سپهرتهویه یکی از تولیدکنندگان پیشرو در زمینه تولید کانال اسپیرال در ایران است. این شرکت با استفاده از مواد اولیه باکیفیت و تجهیزات پیشرفته، محصولاتی با کیفیت بالا و قیمت مناسب تولید می‌کند. در این مقاله به بررسی ویژگی‌ها، مزایا و معایب کانال اسپیرال سپهرتهویه خواهیم پرداخت.

ویژگی‌های کانال اسپیرال سپهرتهویه :

 کانال اسپیرال سپهرتهویه دارای ویژگی‌های زیر است:

کیفیت بالا: این کانال‌ها از مواد اولیه باکیفیت و استاندارد ساخته می‌شوند.

قیمت مناسب: قیمت کانال اسپیرال سپهرتهویه نسبت به سایر برندهای موجود در بازار، مناسب‌تر است.تنوع در اندازه و جنس: این شرکت محصولات خود را در انواع اندازه‌ها و جنس‌ها تولید می‌کند تا پاسخگوی نیازهای مختلف مشتریان باشد.

نصب و اجرای آسان: این کانال‌ها به راحتی نصب و اجرا می‌شوند.

مزایا و معایب کانال اسپیرال سپهرتهویه :

 مزایا: کیفیت بالا: این کانال‌ها از مواد اولیه باکیفیت و استاندارد ساخته می‌شوند که باعث افزایش استحکام و مقاومت آن‌ها می‌شود.

قیمت مناسب: قیمت کانال اسپیرال سپهرتهویه نسبت به سایر برندهای موجود در بازار، مناسب‌تر است.

تنوع در اندازه و جنس: این شرکت محصولات خود را در انواع اندازه‌ها و جنس‌ها تولید می‌کند تا پاسخگوی نیازهای مختلف مشتریان باشد.

نصب و اجرای آسان: این کانال‌ها به راحتی نصب و اجرا می‌شوند.

معایب: ظاهری ساده: این کانال‌ها نسبت به سایر کانال‌های فلزی، ظاهری ساده‌تر دارند.

کاربردهای کانال اسپیرال سپهرتهویه :

کانال اسپیرال سپهرتهویه در کاربردهای مختلفی از جمله موارد زیر استفاده می‌شود:

 سیستم‌های تهویه مطبوع: این کانال‌ها برای انتقال هوا در سیستم‌های تهویه مطبوع استفاده می‌شوند.

سیستم‌های تهویه صنعتی: این کانال‌ها برای انتقال هوا در سیستم‌های تهویه صنعتی استفاده می‌شوند.

سیستم‌های تصفیه هوا: این کانال‌ها برای انتقال هوا در سیستم‌های تصفیه هوا استفاده می‌شوند

.صنایع مختلف: این کانال‌ها در صنایع مختلف از جمله صنایع غذایی، صنایع دارویی، صنایع پتروشیمی و غیره استفاده می‌شوند.

قیمت کانال اسپیرال سپهرتهویه : قیمت کانال اسپیرال سپهرتهویه با توجه به عوامل مختلفی از جمله اندازه، جنس و تعداد سفارش تعیین می‌شود. برای اطلاع از قیمت کانال اسپیرال سپهرتهویه می‌توانید با کارشناسان فروش این شرکت تماس بگیرید.

خرید کانال اسپیرال سپهرتهویه: برای خرید کانال اسپیرال سپهرتهویه می‌توانید به صورت حضوری یا اینترنتی اقدام کنید. برای خرید حضوری می‌توانید به دفتر فروش این شرکت در تهران ،شهريار ميدان جهاد ابتداي بلوار شورا كوچه خزايي پلاك60مراجعه کنید. برای خرید اینترنتی می‌توانید به وب‌سایت این شرکتwww.sepehr-tahvieh.comمراجعه کنید و سفارش خود را ثبت کنید.

راهنمای سریع اتصالات کانال اسپیرال

به دنبال یک راه حل مدرن برای نیازهای تهویه مطبوع خود هستید؟ اتصالات کانال اسپیرال بر اساس فناوری موجود توسعه یافته‌اند و به شما امکان می‌دهند سیستم کانال‌کشی کارآمدتر و زیباتری داشته باشید. با قابلیت تطبیق با نیازهای شما، اتصالات کانال اسپیرال ثابت می‌کنند که فراتر از چارچوب‌های قدیمی عمل کردن، ارزش دارد.

در حالی که با اصول اولیه اتصالات کانال اسپیرال و نحوه بهره‌مندی مستقیم کسب‌وکار شما از نصب آن‌ها در محیط‌های مختلف آشنا خواهید شد، همیشه می‌توانید برای کسب اطلاعات بیشتر با یکی از شماره هاي مجموعه سپهرتهويه 09100900610 و  09100900620 و  021652747398 ما صحبت کنید. ما طیف گسترده‌ای از راه‌حل‌های سفارشی برای نیازهای سيستم هاي کانال‌کشی شما ارائه می‌دهیم. همین امروز از طریق ایمیل یا تلفن با ما تماس بگیرید تا اطلاعات بیشتری کسب کنید.

اتصالات کانال اسپیرال چیست؟

اتصالات کانال اسپیرال جایگزین مدرن برای کانال‌کشی‌های چهارگوش مستطیلی قدیمی، خسته‌کننده و ساده‌ای هستند که هنوز در بسیاری از ساختمان‌های مسكوني و صنعتی یافت می‌شوند. اگرچه اصول کلی کانال‌های اسپیرال همانند نمونه‌های مستطیلی است، اما هر ویژگی برای بهبود و بهینه‌سازی سیستم‌های گرمایش و سرمایش شما ارتقا یافته است.

برای مثال، دیواره‌های داخلی صاف، جریان هوا را با اصطکاک کمتر هدایت می‌کنند و سطح درزگیری بهتری با نشتي كمتري ارائه می‌دهند. کانال‌کشی‌های گرد، فضای محدود از نظر عرض را با کارایی بیشتری در بر می‌گیرند. کانال‌کشی‌های اسپیرال اكسپوز، با محیط حرفه‌ای شما هماهنگ‌تر شده و حس مدرن‌تری ایجاد می‌کنند. همچنین، هدایت هوا با زوایای کم‌تر که برای حفظ سرعت هوا طراحی شده‌اند، بسیار ساده‌تر است و باعث کاهش سرعت جریان نمی‌شود.

انواع اتصالات کانال اسپیرال

سه نوع اصلی اتصالات کانال اسپیرال وجود دارد: تک جداره، دو جداره و دو جداره عایق. هر نوع مجموعه‌ای منحصربه‌فرد از ویژگی‌ها و مزایا ارائه می‌دهد تا به کسب‌وکار شما کمک کند با راه‌حل‌های مقرون‌به‌صرفه تهویه مطبوع، اولویت را بر کارایی دهد.

اتصالات کانال اسپیرال تک جداره دارای یک سطح داخلی صاف هستند و بدون نیاز به هسته می‌توانند عایق شوند. آن‌ها به راحتی درزگیری می‌شوند، در مصرف انرژی به صرفه هستند و از نظر بصری چشم‌نواز می‌باشند. چرا به جای داشتن کانال‌های مستطیلی بزرگ و حجیم بالای سر، در راه‌حل بهتر سرمایه‌گذاری نمی‌کنید؟

اتصالات کانال اسپیرال دو جداره یا جدار دوخته‌شده، نوع دیگری از اتصالات محبوب هستند. این کانال‌های گرد دو جداره اغلب زمانی استفاده می‌شوند که کانال در معرض دید يا همان اكسپوز باشند، مانند محیط‌های صنعتی. DC Duct and Sheet Metal LLC همچنین اتصالات کانال اسپیرال دو جداره با کنترل آکوستیک و حرارتی ارائه می‌دهد که به ترتیب کنترل صدا و دما را انجام می‌دهند.

برای سیستم‌های تهویه مطبوع که نیاز به طول‌های زیاد کانال‌کشی در اندازه‌های مختلف دارند، اتصالات کانال اسپیرال دو جداره عایق را انتخاب کنید. این کانال‌کشی از مواد عايق حرارتي و بادوام ساخته شده است که مصرف انرژی شما را کاهش داده و جریان هوای بهتری را تضمین می‌کند. این نوع اتصالات کانال علاوه بر کارایی در جنبه‌های مختلف، از نظر بصری نیز زیبا هستند.

مزایای اتصالات کانال اسپیرال

صرف نظر از اینکه کدام نوع اتصال کانال اسپیرال را انتخاب کنید، می‌توانید روی بهره‌مندی از مزایای آن‌ها حساب کنید.

اتصالات کانال اسپیرال بر اساس ویژگی‌های معمول در اتصالات کانال مستطیلی عمل می‌کنند. با این حال، اتصالات کانال اسپیرال، گرد یا بیضی شکل، از نظر مصرف انرژی بهینه‌تر هستند، فضای کمتری اشغال می‌کنند، با معماری اطراف هماهنگی بیشتری دارند، هزینه نصب آن‌ها بسیار کمتر از کانال‌های مستطیلی است و مهم‌تر از همه، امکان سفارشی‌سازی برای برآورده کردن نیازهای خاص کسب‌وکار شما را فراهم می‌کنند.

برای کسب اطلاعات بیشتر در مورد اینکه چگونه اتصالات کانال اسپیرال می‌توانند به شما کمک کنند، از طریق تلفن یا ایمیل با یکی از نمایندگان ما صحبت کنید. ما راه‌حل‌های کانال‌کشی سفارشی ارائه می‌دهیم تا اطمینان حاصل کنیم که سرمایه‌گذاری شما به نتیجه می‌رسد. اگر بتوانید آن را ترسیم کنید، ما می‌توانیم آن را بسازیم.



نتیجه‌گیری: کانال اسپیرال سپهرتهویه یکی از گزینه‌های مناسب برای انتقال هوا در سیستم‌های تهویه، تهویه مطبوع، تصفیه هوا و صنایع مختلف است. این کانال‌ها از کیفیت بالا، قیمت مناسب و تنوع در اندازه و جنس برخوردار هستند.

برخی از پروژه های انجام شده ی کانال اسپیرال و کانال گرد

لیست پروژه های کانال اسپیرال و گرد انجام شده توسط شرکت سپهرتهویه هر هفته در حال بروزرسانی می باشد.

  1. ساخت و نصب کانال اسپیرال و گرد شرکت فرش داریوش سال ۱۲۰۰ و ۱۵۰۰ اصفهان _ کاشان
  2. ساخت کانال های گرد هواساز مجتمع ورزشی کریمشاهی کاشان _ آران و بیدگل
  3. ساخت کانال اسپیرال ورزشگاه پاکدشت تهران
  4. ساخت کانال اسپیرال و گرد بازار سلام قم
  5. ساخت و نصب کانال های اسپیرال بازار موبایل چهارسو قم
  6. ساخت کانال اسپیرال مجتمع اوریاد ارومیه
  7. ساخت کانال اسپیرال شرکت داروسازی آریوژن تهران _جاده مخصوص کرج
  8. ساخت کانال اسپیرال شرکت ایران تایر
  9. ساخت کانال اسپیرال هواساز و گرد کلینیک تخصصی  دکتر خیرخواه اصفهان _ کاشان
  10. ساخت کانال های چهارگوش و کانال اسپیرال و ااتصالات گرد اگزاست قسمت icu بیمارستان بهشتی اصفهان
  11. ساخت کانال گرد و كانال اسپیرال شرکت فرش زمرد کاشان
  12. ساخت کانال اسپیرال و گرد هواساز و اگزاست مجتمع روناک کاشان
  13. ساخت و نصب کانال اسپيرال و گرد بیمارستان ارتش بجنورد
  14. ساخت کانال اسپیرال و گرد بیمارستان امام حسین ع  مشهد
  15. ساخت و نصب کانال های اسپیرال و اتصالات  گرد شرکت هافمن
  16. ساخت کانال اسپیرال سرای ایرانی قم
  17. ساخت کانال اسپیرال و اتصالات کانال گرد مجتمع پیست اسکی روی یخ کیش
  18. ساخت کانال اسپیرال و گرد شرکت پگاه تهران
  19. ساخت کانال اسپیرال و اتصالات کانال گرد  ورزشگاه بیرجند
  20. ساخت کانال اسپیرال اگزاست شرکت چوب خاوران
  21. ساخت کانال های اسپیرال بیمارستان پیامبر اعظم کرمان
  22. ساخت کانال گرد و کانال اسپیرال شرکت پوشش سلفچگان قم
  23. ساخت و ارسال کانال اسپیرال برج الیزه مشهد
  24. ساخت کانال اسپیرال و گرد مدرسه امام جعفر صادق ع قم
  25. ساخت کانال اسپیرال و گرد ورزشگاه شهرداری یزد
  26. ساخت کانال اسپیرال و گرد رستوران صفه اصفهان
  27. ساخت کانال اسپیرال و کانال های هواساز پروژه الیزه 2 مشهد
  28. ساخت کانال های گرد و کانال اسپیرال کارخانه جوجه ۱روزه گیل مرغانه رشت
  29. ساخت کانال اسپیرال انتقال هوا و گاز سردخانه موز کهریزک تهران
  30. ساخت کانال اسپیرال شرکت جهان صادرات نطنز اصفهان
  31. ساخت کانال های گرد  و هود کوره های ذوب مس شرکت دنیای مس کاشان
  32. ساخت کانال گرد و كانال اسپیرال شرکت قطعات خودرو سازی اردستان اصفهان
  33. ساخت کانال اسپیرال و اتصالات کانال گرد  بخش تکمیلی ایران مال
  34.  ساخت کانال گرد و کانال اسپیرال بخش ساب استیشن کنگان عسلویه فاز۱۴
  35. ساخت کانال اسپیرال پروژه چیتگر ارتش
  36.  ساخت کانال اسپیرال و اتصالات کانال گرد هواساز های داروسازی گیاهان دارویی گچساران
  37. ساخت کانال اسپیرال و گرد شیراز و استان فارس و ارسال هفتگی به نمایندگان استان فارس
  38. ساخت کانال اسپیرال و گرد تبریز و ارسال به نماینده تبریز
  39. ساخت و ارسال كانال اسپيرال شركت اسنوا اصفهان
  40. ساخت و ارسال كانال اسپيرال شركت ذوب آهن اردبيل
  41. ساخت و ارسال كانال اسپيرال شركت سرو آذين همدان
  42. ساخت و ارسال لوله و كانال اسپيرال بگ فيلتر شركت سرب البرز
  43. ساخت و ارسال كانال اسپيرال شركت پارت پلاستيك نيشابور
  44. ساخت و ارسال كانال هاي چهارگوش و كانال اسپيرال هواساز هاي هايژنيك شركت هربي فارمد گچساران
  45. ساخت و ارسال كانال اسپيرال اكسپوز رستوران شقايق فيروزكوه دماوند
  46. ساخت كانال اسپيرال شركت چيني ميلاد پاكدشت تهران
  47. ساخت كانال اسپيرال و اتصالات كانال گرد شركت پلي كربنات بوشهر
  48. ساخت كانال اسپيرال و گرد استيل شركت پگاه تهران
  49. ساخت كانال اسپيرال استنلس استيل شركت ماكاراني مانا بخش لازانيا هشتگرد
  50. ساخت كانال اسپيرال گالوانيزه شركت ماكاراني مانا قسمت هواي تازه شهر هشتگرد
  51. ساخت كانال اسپيرال برج دايموند رزدينت شيراز استان فارس
  52. ساخت كانال اسپيرال شركت كارتن بهروز
  53. ساخت كانال اسپيرال سوله هاي بحران شهرداري تهران
  54. ساخت كانال اسپيرال شركت برودت گستر اشتهارد
  55. ساخت كانال اسپيرال شركت باتري دايان
  56. ساخت كانال اسپيرال ورزشگاه شهيد بهشتي زاهدان
  57. ساخت كانال اسپيرال شركت پويا البرز
  58. ساخت كانال اسپيرال باشگاه ورزشي تندرست دكترخوبي كاشان
  59. ساخت كانال اسپيرال شركت نيوساد گستر ايرانيان اهواز
  60. ساخت كانال اسپيرال مجمع رفاهي شيراز استان فارس
  61. طراحي و ساخت كانال اسپيرال شركت كلور ايرانيان مشهد نيشابور
  62. طراحي و ساخت كانال اسپيرال انتقال هوا ورزشگاه خصوصي وVIP شركت گل گهر سيرجان
  63. طراحي و ساخت كانال اسپيرال انتقال هوا شركت رونيكس منطقه آزاد بندر انزلي
  64. ساخت و نصب كانال اسپيرال انتقال هوا شركت ايران خودرو تبريز سالن توليد سورن پلاس
  65. ساخت و نصب كانال اسپيرال انتقال هوا شركت چيني زرين اصفهان
  66. طراحي ،ساخت و نصب كانال اسپيرال و چهارگوش مجتمع تجاري آريو مال شهريار
  67. ساخت و نصب كانال اسپيرل سالن توليد خورد شاسي بلند الكتريكي ريرا ايرانخودرو جاده مخصوص كرج
  68. ساخت و نصب كانال اسپيرال و چهارگوش سالن رستوران و آشپزخانه ايرانخودرو كرج
  69. ساخت و نصب كانال اسپيرال چاپخانه كردان
  70. و ...

پروژه هاي انجام شده كانال هاي اسپيرال و كانال هاي گرد توسط سپهرتهويه.pdf


چ


جمع بندی و نتیجه گیری

با توجه به مطالب ارائه شده در بالا به این نتیجه می رسیم که بهترین نوع سطح مقطع کانال های انتقال هوا و ذرات در سیستم کانال کشی یک مجتمع و پروژه , میتواند با اطمینان خاطر و خیال راحت از مواد فنی زیاد یک سیستم کانال کشی اسپیرال و گرد باشد . که این این وجه تمایز کانال های گرد و اسپیرال  شامل موارد زیر هستند .
1- لوله های گرد و یا همان کانال های اسپیرال نسبت به کانال چهارگوش در مرحله ساخت کانال کشی از ورق کمتری برای ساخت استفاده می گردد . که این امر می تواند در به راحتی 20 تا 30 درصد هزینه ی کانال کشی را نسبت به یک سیستم کانال کشی چهارگوش کاهش دهد . بنابراین کانال های گرد و اسپیرال بر خلاف تصور عموم ارزان تر هستند.


قابل توجه کارفرمایان و مهندسین گرامی , شرکت فنی مهندسی سپهرتهویه به صورت تضمینی و با قرار داد کتبی , جهت تبدیل سایز کانال های چهارگوش سیستم کانال کشی شما بزرگواران را طبق نرم افزار های محاسباتی سایزینگ کانال های هوا آمادگی خود را اعلام می نماید.
2- کانال های اسپیرال و گرد را با استفاده از ماشین آلات رول فرمینگ پیشرفته می توان تا طول های بیش از 3متر تولید نمود . که این امر می تواند نشتی در سیستم کانال کشی را کاهش دهد .

3-به دلیل ساخت کانال های اسپیرال و گرد در طول های آزاد می توان از فلنج های کمتری جهت اتصال کانال ها به یکدیگر استفاده نمود. که این امر بازهم تاثیر مستقیمی در کاهش قیمت کانال کشی دارد .

4-کانال های گرد به دلیل مدور بودن نسبت به کانال های چهارگوش , از ورق های نازک تر و گیج های سبک تری نسبت به کانال چهارگوش استفاده نمود . بنابراین کانال اسپیرال و گرد ارزان تر می شوند .

6-کانال های اسپیرال و گرد ظاهر بسیار زیباتری نسبت به کانال های چهارگوش دارند . و می تواند در مکان هایی که نیاز به کانال کشی اکسپوز دارند استفاده نمود .

7- کانال های اسپیرال و گرد به دلیل پیش ساخته بودن می توان داخل کارگاه تولید کرد و حتی از قبل انبار کرد که سرعت اجرا را میتواند بالا ببرد .


بالاترين كيفيت كانال‌های اسپيرال و اتصالات كانال گرد را به همراه نازل‌ترين قيمت از ما بخواهيد.

بزرگترین و مجهزترین تولید کننده کانال اسپیرال و اتصالات کانال گرد با بالاترین کیفیت در استان تهران

آدرس : تهران ، شهریار ، میدان جهاد , ابتدای بلوار شورا

09100-900-610

مهندس شعبانی
