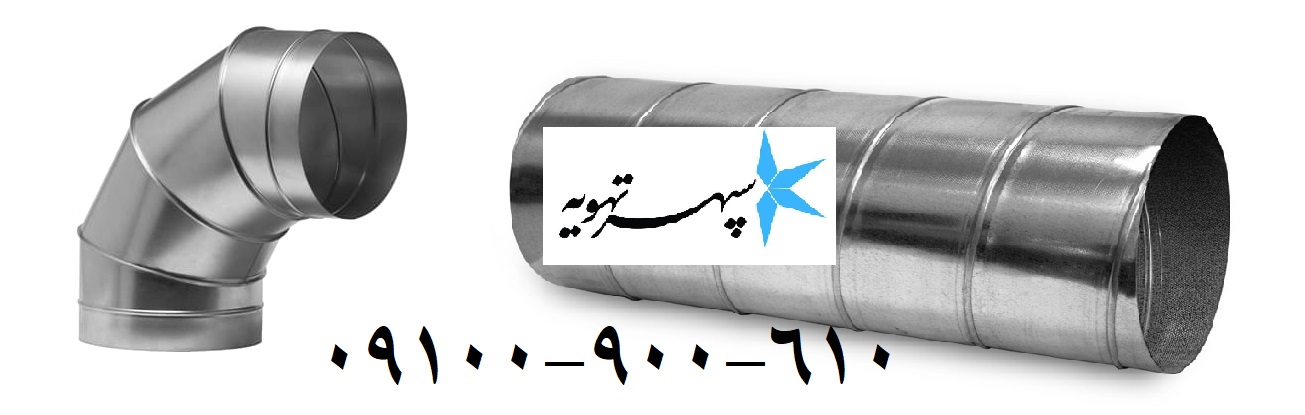

کانال انتقال هوا اسپیرال: راهنمای جامع و فروش مستقيم (1402)

خلاصه:

کانال انتقال هوا اسپیرال یکی از انواع کانال های انتقال هوا با سطح مقطع گرد است که به دلیل مزایای متعددی که دارد، در سال های اخیر به یکی از پرکاربردترین انواع کانال های انتقال هوا در صنعت تهویه مطبوع تبدیل شده است. در این مقاله، به بررسی کامل کانال انتقال هوا اسپیرال خواهیم پرداخت.

مزایای کانال انتقال هوا اسپیرال

کانال های انتقال هوا اسپیرال دارای مزایای متعددی هستند که باعث شده اند به یکی از پرکاربردترین انواع کانال های هوا در صنعت تهویه مطبوع تبدیل شوند. از جمله مزایای کانال های انتقال هوا اسپیرال می توان به موارد زیر اشاره کرد:

  • استحکام و مقاومت بالا: کانال های انتقال هوا اسپیرال از ورق های گالوانیزه ،ورق هاي فولادي سياه و روغني،استنلس استيل یا آلومینیوم ساخته می شوند که به دليل وجود درزهاي مارپيچ اسپيرال به دور تا دور كانال ها دارای استحکام بالايي در برابر فشار هاي مثبت و منفي وارد شده به بدنه كانال هاي هوا را دارند. این امر باعث می شود که کانال های انتقال هوا اسپیرال در شرایط مختلف محیطی، از جمله در محیط های مرطوب و خورنده، قابل استفاده باشند.
  • وزن سبک: کانال های انتقال هوا اسپیرال نسبت به سایر انواع کانال های هوا، وزن سبک تری دارند. این امر باعث می شود که نصب و حمل و نقل آنها آسان تر باشد.
  • سرعت ساخت و نصب بالا: کانال های انتقال هوا اسپیرال به دلیل شکل مارپیچی خود، به سرعت و به راحتی قابل تولید و نصب هستند. این امر باعث می شود که هزینه های ساخت و نصب سیستم های تهویه مطبوع کاهش یابد.
  • قابلیت اتصال آسان: کانال های انتقال هوا اسپیرال به راحتی به یکدیگر و به دستگاه های تهویه مطبوع متصل می شوند. این امر باعث می شود که سیستم های تهویه مطبوع به راحتی قابل تعمیر و نگهداری باشند.
  • بازدهی بالای هوارسانی: کانال های انتقال هوا اسپیرال دارای سطح مقطع گرد هستند كه نسبت به سایر انواع کانال های هوا كه چهارگوش انتقال هوا بهتري دارند.كه این امر باعث می شود که هوارسانی در کانال های انتقال هوا اسپیرال با کمترین اصطکاک و افت فشار انجام شود.

انواع کانال انتقال هوا اسپیرال

کانال های انتقال هوا اسپیرال به طور كلي از نظر به سه دسته کلی تقسیم می شوند:

  • کانال انتقال هوا اسپیرال گالوانیزه: این نوع کانال ها از ورق های گالوانیزه ساخته می شوند و برای مصارف عمومی مناسب هستند.
  • کانال انتقال هوا اسپیرال آلومینیوم: این نوع کانال ها از ورق های آلومینیوم ساخته می شوند و برای استفاده در محیط های مرطوب و خورنده مناسب هستند.
  • كانال هاي انتقال هوا استنلس استيل : اين نوع كانال ها از ورق هاي فولادي زنگ نزن كه در بازار به استلس استيل معروف هستند ساخته مي شوند و براي استفاده در صنايع غذايي و پزشكي جهت انتقال هوا كاملا پاك كاربرد دارند.

کانال های انتقال هوا اسپیرال گالوانیزه نیز از نظر اتصالات يه همان فيتينگ ها به دو دسته کلی تقسیم می شوند:

  • انواع زانو انتقال هوا كانال اسپیرال : این نوع کانال ها با توجه زواياي مورد درخواست مشتري از2تا6تكه هستند و برای اتصال کانال های هوا در زوایای 30،45،60 و 90 درجه استفاده می شوند.
  • انواع سه راه انتقال هوا كانال اسپیرال : این نوع کانال ها دارای خروجي يا به اصطلاح يك نافي هستند و برای انشعاب گيري از کانال های انتقال هوا اسپيرال در جهت و زوایای مختلف استفاده می شوند.
  • انواع تبديل انتقال هوا كانال اسپيرال : اين نوع كانال ها جهت كاهش و يا تبديل سطح مقطع به سايزهاي مختلف به كار مي رود.
  • چهاراره انتقال هوا كانال اسپيرال:اين نوع كانال ها همانند اتصالات سه راهي مي باشند با اين تفاوت كه همزمان در دو جهت مختلف با زاواياي دلخواه قرار هست از خط اصلي كانال اسپيرال انشعاب گرفته شود.

کاربردهای کانال انتقال هوا اسپیرال

کانال های انتقال هوا اسپیرال در سیستم های تهویه مطبوع و انتقال هوا کاربردهای متعددی دارند. از جمله کاربردهای این کانال ها می توان به موارد زیر اشاره کرد:

  • انتقال هواي سرد و گرم از دستگاه هاي تهويه مطبوع به مكان مورد نظر
  • انتقال هواي آلوده از ساختمان هاي مسكوني و صنعتي به محيط خارجي و يا دستگاه هاي فيلتراسيون
  • انتقال مواد و ذرات جامد به  منظور جابجايي و يا تميزكاري محيط كارگاه ماننده خاك اره

قیمت کانال انتقال هوا اسپیرال

قیمت کانال انتقال هوا اسپیرال به عوامل مختلفی از جمله قطر كانال،ضخامت ورق مصرفي، کیفیت پوشش گالوانيزه ورق و شرکت تولید کننده بستگی دارد. به طور کلی، قیمت کانال های انتقال هوا اسپیرال نسبت به سایر انواع کانال های هوا، پایین تر است.

ساخت و نصب کانال انتقال هوا اسپیرال

ساخت و نصب کانال انتقال هوا اسپیرال فرآیندی نسبتاً ساده است که می تواند توسط افرادي با تجربه ي تقريبا نسبي انجام شود. و به دليل امكان ساخت كانال ها در طول هاي بزرگتر،بنابراين سرعت نصب بيشتري حاصل ميشود.در این بخش، به بررسی مراحل ساخت و نصب کانال انتقال هوا اسپیرال خواهیم پرداخت.

مواد و ابزار مورد نیاز

برای ساخت و نصب کانال انتقال هوا اسپیرال و اتصالات كانال گرد، به مواد و ابزار زیر نیاز دارید:

  • ورق های گالوانیزه،استنلس استيل یا آلومینیوم
  • دستگاه نوار برش ورق
  • دستگاه رولفرمينگ كانال اسپيرال
  • دستگاه برش پلاسماCNC
  • دستگاه هاي نقطه جوش و جوش خطي
  • دستگاه نورد
  • دستگاه زانوساز
  • دستگاه هاي رخ و دنده زني
  • و.....

مراحل ساخت و نصب

مراحل ساخت و نصب کانال انتقال هوا اسپیرال به شرح زیر است:

  1. برش ورق به صورت نوار بر: اولین مرحله، برش ورق های گالوانیزه ،استنلس استيل و یا آلومینیوم است. برای این کار، از ابزارهای نواربري استفاده مي شود.كه گاها اين ويفه به شركت هاي واسطه واگذاري مي شود.
  2. رول كردن و يا به اصطلاح همان اسپيرال كردن : پس از برش ورق ها، نوبت به رول کردن آنها می رسد. برای این کار، از دستگاه رولفرمينگي به نام دستگاه كانال اسپيرال استفاده مي شود.
  3. نصب کانال  هاي اسپيرال: پس از ساخت کانال ها مطابق قطر و طول دلخواه و موردنظر پروژه، نوبت به نصب آن می رسد. برای این کار، از وسايل نصبي مانند ساپورت هاي كامل و گرد اسپيرال (گسكت دار ) ، بست و پیچ استفاده مي شود.

نحوه نصب کانال انتقال هوا اسپیرال

نصب کانال انتقال هوا اسپیرال نسبتاً ساده است. برای نصب این کانال ها، ابتدا باید اتصالات مورد نیاز را آماده کنید. سپس، کانال ها را به یکدیگر و به دستگاه های تهویه مطبوع توسط رابط يا كوپلينگ و فلنج متصل کنید. در نهایت، کانال ها را توسط ساپورت هاي گسكت دار اسپيرال به سقف و ديوار متصل نماييد و بعد عایق بندی کنید.

قطعات مورد نیاز برای نصب کانال انتقال هوا اسپیرال عبارتند از:

  • کانال انتقال هوا اسپیرال
  • اتصالات کانال انتقال هوا
  • بست يا ساپورت های سقفي و ديواري کانال انتقال هوا
  • عایق کانال انتقال هوا

پس از آماده کردن قطعات مورد نیاز، می توانید مراحل زیر را برای نصب کانال انتقال هوا اسپیرال دنبال کنید:

  1. ابتدا، محل نصب کانال انتقال هوا را مشخص کنید.
  2. سپس، کانال انتقال هوا را در محل مشخص شده قرار دهید.
  3. اتصالات کانال انتقال هوا را به یکدیگر متصل کنید.
  4. بست های کانال انتقال هوا را روی اتصالات محکم کنید.
  5. در صورت نیاز، از عایق کانال انتقال هوا برای جلوگیری از اتلاف انرژی استفاده کنید.

در ادامه، به مراحل نصب کانال انتقال هوا اسپیرال اشاره می کنیم:

  1. آماده سازی اتصالات: برای اتصال کانال های انتقال هوا اسپیرال، به اتصالات مخصوصي ماننده كوپلينگ و يا رابط و فلنج نیاز دارید. این اتصالات را می توانید با كيفيت درجه 1و قيمت كاملا رقابتي از مجموعه سپهرتهويه تهيه بفرماييد.
  2. اتصال کانال ها: کانال ها را به یکدیگر و به دستگاه های تهویه مطبوع متصل کنید. برای اتصال کانال ها، به سقف و ديوار از بست و يا همان ساپورت های گسكت دار مخصوص اسپيرال استفاده کنید.
  3. عایق بندی کانال ها: برای جلوگیری از اتلاف انرژی و کاهش آلودگی صوتی، کانال ها را عایق بندی کنید. برای عایق بندی کانال ها، از مواد عایق مانند پشم شیشه یا پشم سنگ و يا عايق هاي الاستومري در ضخامت هاي مختلف استفاده کنید.

نکات مهم در ساخت و نصب کانال انتقال هوا اسپیرال

در هنگام ساخت و نصب کانال انتقال هوا اسپیرال، به نکات زیر توجه کنید:

  • از ورق های با کیفیت از نظر نوع پوشش گالوانيزه و ضخامت واقعي استفاده کنید.كه در حال حاضر براي ورق هاي گالوانيزه شركت فولاد اميركبير كاشان بهترين پوش گالوانيزه در بين ورق هاي موجود در بازار را دارند.
  • از شركت هاي واسطه مطمعن براي نواربرش دقيق و با كيفيت ورق هاي فلزي خود استفاده کنید.
  • در هنگام توليد كانال هاي اسپيرال به نحوه صحيح پرس درزهاي اسپيرال توجه بفرماييد تا بعد از ساخت با اندك فشاري در زمان جابجايي درزها از همديگر باز نشوند.
  • براي نصب کانال هاي اسپيرال از ساپورت هاي گسكت دار اسپيرال ،حداقل در فواصل 150سانتي متر طول استفاده نماييد.

مزایای استفاده از کانال انتقال هوا اسپیرال

استفاده از کانال انتقال هوا اسپیرال مزایای متعددی دارد که از جمله آنها می توان به موارد زیر اشاره کرد:

  • استحکام و مقاومت بالا: کانال های انتقال هوا اسپیرال از ورق های گالوانیزه,استنلس استيل یا آلومینیوم ساخته می شوند که دارای استحکام و مقاومت بسیار بالایی در برابر فشارهاي مثبت و منفي هوا در سيستم كانال كشي به دليل وجودد درزهاي اسپيرال سرتاسر پيرامون سطح خارجي كانال ها هستند. این امر باعث می شود که کانال های انتقال هوا اسپیرال در زمان هايي مثل حمل و نقل از محل ساخت تا محل نصب،دچار دفرمه گي و خرابي نشوند.
  • وزن سبک: کانال های انتقال هوا اسپیرال نسبت به سایر انواع کانال های هوا، وزن سبک تری دارند. این امر باعث می شود که نصب و حمل و نقل آنها آسان تر باشد.
  • سرعت ساخت و نصب بالا: کانال های انتقال هوا اسپیرال به دلیل شکل مارپیچی خود، به سرعت و به راحتی قابل تولید و نصب هستند.و مي توان در طول هاي بلند توليد نمود كه اين امر سرعت نصب را هم افزايش مي دهد. كه این مورد باعث می شود که هزینه های ساخت و نصب سیستم های كانال كشي براي تهویه مطبوع کاهش یابد.
  • قابلیت اتصال آسان: کانال های انتقال هوا اسپیرال به راحتی به یکدیگر توسط رابط يا همان كوپلينگ و فلنج هاي نبشي و تسمه اي متصل می شوند. این امر باعث می شود که سیستم های كانال كشي مربوط به دستگاه هاي تهویه مطبوع به راحتی قابل تعمیر و نگهداری باشند.
  • بازدهی بالای هوارسانی: کانال های انتقال هوا اسپیرال دارای سطح مقطع گرد مارپيچي هستند كه اين موردمنجر به راحتي حركت و انتقال هوا نسبت به سایر انواع کانال های هوا هستند.و اين امر باعث می شود که هوارسانی در کانال های انتقال هوا اسپیرال با کمترین اصطکاک و افت فشار انجام شود.
  • کاهش هزینه های ساخت و نصب: کانال های انتقال هوا اسپیرال نسبت به سایر انواع کانال های هوا، هزینه ساخت و نصب کمتری دارند.
  • افزایش بازدهی سیستم تهویه مطبوع: کانال های انتقال هوا اسپیرال به دلیل بازدهی بالای هوارسانی، باعث افزایش بازدهی سیستم تهویه مطبوع می شوند.
  • کاهش مصرف انرژی: کانال های انتقال هوا اسپیرال به دلیل کاهش افت فشار، باعث کاهش مصرف انرژی می شوند.
  • کاهش آلودگی هوا: کانال های انتقال هوا اسپیرال به دلیل استحکام و مقاومت بالا، در برابر خوردگی و زنگ زدگی مقاوم هستند. این امر باعث کاهش انتشار آلاینده های هوا می شود.

با توجه به مزایای ذکر شده، استفاده از کانال های انتقال هوا اسپیرال در سیستم های تهویه مطبوع، یک گزینه مناسب و مقرون به صرفه است.

مزایای کانال انتقال هوا اسپیرال برای محیط زیست

علاوه بر مزایای ذکر شده در بالا، کانال های انتقال هوا اسپیرال مزایایی نیز برای محیط زیست دارند. از جمله این مزایا می توان به موارد زیر اشاره کرد:

  • کاهش مصرف انرژی: کانال های انتقال هوا اسپیرال به دلیل بازدهی بالای هوارسانی، باعث کاهش مصرف انرژی در سیستم های تهویه مطبوع می شوند. این امر به حفظ محیط زیست کمک می کند.
  • كاهش پرت و ضايعات مواد مصرفي: توليد كانال هاي اسپيرال به صورت پيوسته توسط نوارهاي از قبل برش خورده رولي انجام مي شود.كه اين امر منجربه توليد كانال هاي اسپيرال با قطر و طول هاي مختلف بدون تغيير اندازه عرض ورق امكان پذير مي باشد.

معایب کانال انتقال هوا اسپیرال

کانال های انتقال هوا اسپیرال نیز مانند سایر محصولات دارای معایبی هستند. از جمله معایب این کانال ها می توان به موارد زیر اشاره کرد:

  • قابلیت خم شدن محدود: کانال های انتقال هوا اسپیرال به دلیل شکل مارپیچی خود، قابلیت خم شدن محدودی دارند. این امر ممکن است در برخی از کاربردها، محدودیت ایجاد کند.
  • عدم امکان استفاده در محیط های با دمای بالا: کانال های انتقال هوا اسپیرال به دلیل ضخامت ورق های گالوانیزه یا آلومینیوم،كه نهايتا تا1.2ميليمتر ضخامت قابل توليد مي باشد در محیط های با دمای بالا، مقاومت چندانی ندارند.

مشخصات فنی کانال انتقال هوا اسپیرال

کانال های انتقال هوا اسپیرال از ورق های فولادي گالوانیزه ،استنلس استيل و یا آلومینیوم ساخته می شوند. ورق های گالوانیزه دارای پوششی از روی هستند که باعث می شود در برابر خوردگی و زنگ زدگی مقاوم باشند. ورق های استنلس استيل و آلومینیوم نیز دارای مقاومت خوبی در برابر خوردگی و زنگ زدگی هستند.

ضخامت ورق های مورد استفاده برای ساخت کانال های انتقال هوا اسپیرال معمولاً بین 0.5 تا 1.2 میلی متر است. قطر داخلی کانال های انتقال هوا اسپیرال نیز می تواند از 10 تا 160 سانتی متر متغیر باشد.

کانال های انتقال هوا اسپیرال معمولاً به صورت شاخه تولید می شوند. طول استاندارد شاخه هاي کانال انتقال هوا اسپیرال 3 متر است.كه البته بنابر سفارش و نياز پروژه از 1 متر تا 10 متر قابل توليد مي باشد.


نکات ایمنی در هنگام نصب کانال انتقال هوا اسپیرال

در هنگام نصب کانال انتقال هوا اسپیرال، باید نکات ایمنی زیر را رعایت کنید:

  • قبل از شروع کار در اتفاع، مطمئن شوید که داربست به درستي نصب شده است.
  • از تجهیزات ایمنی مناسب، مانند دستکش، عینک ایمنی و کفش ایمنی استفاده کنید.
  • در هنگام برش و سوراخکاری کانال انتقال هوا، مراقب باشید که به خودتان آسیب نزنید.
  • پس از اتمام کار، مطمئن شوید که کانال انتقال هوا به درستی نصب شده است.

جمع بندی

کانال انتقال هوا اسپیرال یکی از انواع کانال های پرکاربرد در سیستم های تهویه مطبوع است. این کانال ها دارای مزایای متعددی از جمله استحکام و مقاومت بالا، وزن سبک، سرعت ساخت و نصب بالا، قابلیت اتصال آسان و بازدهی بالای هوارسانی هستند. به همین دلیل، در سال های اخیر به یکی از پرکاربردترین انواع کانال های هوا در صنعت تهویه مطبوع تبدیل شوند.
